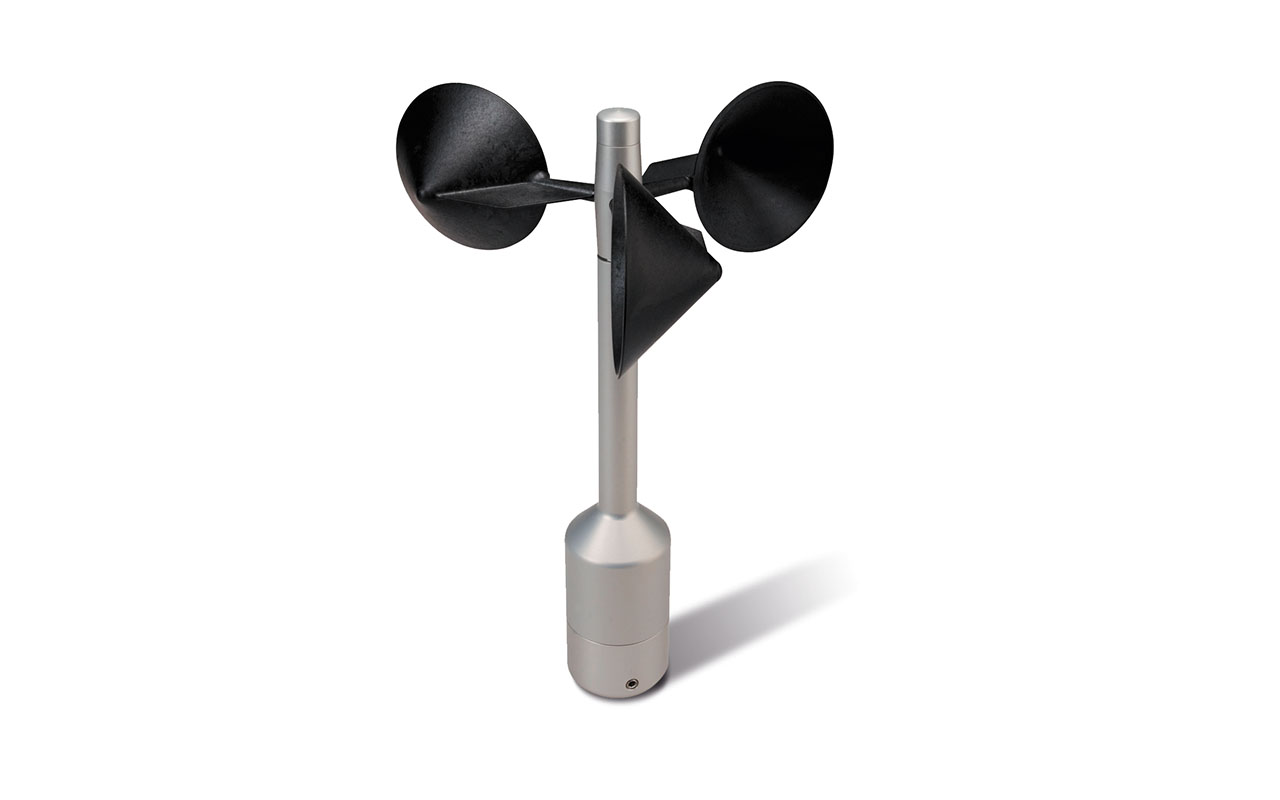

Anemometro THIES First Class Advanced II

COD: AMM-S11101 Categoria: Anemometri E Banderuole per campagne anemometriche

Marchio

Descrizione prodotto

L’anemometro Thies First Class Advanced II è un sensore da altissime prestazioni. Soddisfa tutti i requisiti della norma IEC 61400-12-1 Edition 2.0.

Per il funzionamento invernale, questo strumento è dotato di riscaldamento regolato elettronicamente per garantire il buon funzionamento dei cuscinetti a sfere e prevenire il congelamento di albero e slot.

Il corpo del sensore è in alluminio anodizzato anti corrosione. Le 3 coppe rotanti sono realizzate in plastica rinforzata con fibra di vetro.

Documentazione

Specifiche tecniche

	MEASNET CALIBRATED (#9288)
Description
Sensor type	3-cup anemometer, model 4.3351.10.000
Applications	Wind resource assessment Meteorological studies Environmental monitoring
Sensor range	0.3 m/s to 75 m/s (0.7 mph to 168 mph)
Instrument compatibility	All NRG Data Loggers
Output signal
Signal type	Form: Square Wave Frequency: 1082 Hz @ 50 m/s (112 mph) Amplitude: Equal to supply voltage, max. 15 V
Anemometer Transfer Function	Refer to individual calibration report for sensor-specific transfer function. Typical transfer function between frequency and wind speed: y = 0.0462f + 0.21
Recommended load resistance	R > 1 kΩ (Push-pull output with 220 Ω in series) C < nF (corresponds to typical cable length < 1 km)
Calibration	Each anemometer individually calibrated, calibration reports provided via electronic download Nonlinearity < 1%
Resolution	0.05 m wind run
Uncertainty	IEC 61400-12-1 Classification Class 0.9A Class 3.0B Class 0.5S
Response characteristics
Threshold	< 0.3 m/s (0.7 mph)
Distance constant (63% recovery)	< 3m (9.8ft) (according to ASTM D 5096 - 96)
Moment of inertia	3.41 x 10-4 kg-m²
Power requirements
Supply voltage	3.3 VDC to 42 VDC (galvanic isolation from housing)
Supply current	0.3 mA @ 3.3 V typical (w/o external load) (Less than 0.5 mA @ 5 V (w/o external load))
Installation
Mounting	Onto a 35 mm (1.38 inch) diameter mast with two set screws
Tools required	3 mm Allen wrench
Environmental
Operating temperature range	-50 °C to 80 °C (-58 °F to 176 °F)
Operating humidity range	0 to 100% RH Including dew moistening
Physical
Connections	8 pole plug-connection for shielded cable
Weight	0.5 kg (1.1 lbs)

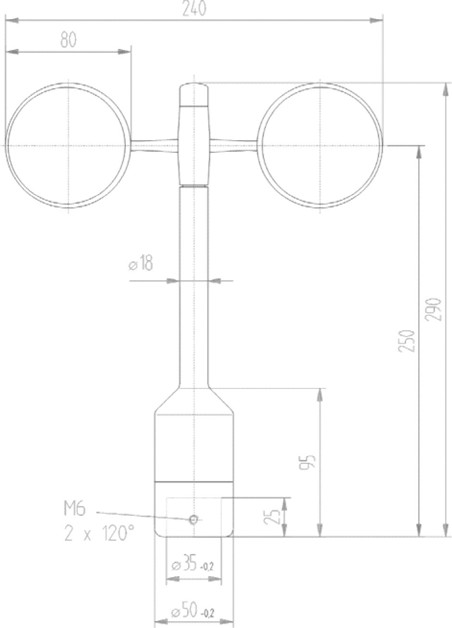

Dimensions	3 cups of conical cross-section 240 mm (9.45") rotor dia. 290 mm (11.42") overall height
Materials
Cups	Carbon-fiber reinforced plastic
Body	Anodized aluminum
Shaft	Anodized aluminum
Bearing	Stainless steel ball bearing
