Il SATEL-EASy PRO+ è la versione con grado di protezione IP67 e trasmettitore ad alta potenza del SATEL-EASY+, di cui condivide pertanto le caratteristiche fatto salvo la forma e la natura dei connettori. Viene reso disponibile sempre nella versione con display e tasti di programmazione, con una o due porte seriali, potenza massima di 25W o 35W e, grazie all’elevata potenza di trasmissione ed alla sensibilità di prim’ordine, è in grado coprire distanze di connessione fino a 80-100 chilometri in condizioni ottimali.

Il grado di protezione IP67 lo protegge totalmente dalla polvere e da eventuali immersioni in acqua, rendendolo particolarmente adatto per le applicazioni in campo sotto le peggiori condizioni atmosferiche.

Analogamente alla versione da 1W, i modelli di SATEL-EASY PRO+ da 25W o 35W di potenza massima in aria operano nella banda di frequenza 403-473 MHz ed offrono connettività seriale a banda stretta a reti di comunicazione wireless industriali mission critical combinando la migliore piattaforma hardware radio con le interfacce di comunicazione seriale RS-232 oppure anche RS-422/485 esposte, nella versione con due porte seriali, su due connettori ODU distinti ed utilizzabili alternativamente per la trasmissione dati: i dati ricevuti dall’interfaccia radio vengono scritti o sulla prima oppure sulla seconda porta; la porta non occupata per la trasmissione dati resta a disposizione per l’eventuale diagnostica locale. Nella versione a singola porta, la stessa può essere utilizzata alternativamente o per la diagnostica o per la trasmissione dati RS232.

Progettati per ambienti difficili ed installazioni a lungo termine, i SATEL-EASy PRO+ sono molto utili per integrare nelle reti collegamenti particolarmente lunghi o ostacolati oppure per realizzare collegamenti di back-hauling o punto-punto full-outdoors in cui sia necessario superare in un solo salto le distanze più elevate o garantire al massimo la disponibilità del dato, come per esempio nelle applicazioni GNSS o di precision farming.

Garantiscono un trasferimento dati affidabile in tempo reale fino a diverse decine di chilometri, e la piena compatibilità in aria con l’intera gamma di modem radio SATEL, oltre che con molti altri protocolli radio di terze parti come PacCrest, TrimTalk e RTCM-SC135, inclusi i modelli da 1W della SATEL OY come i SATEL-EASY+,  SATEL-EASY, SATELLINE-3AS ed i SATELLINE-3AS-NMS ormai fuori produzione. I SATEL-EASY PRO+ forniscono anche una valida parte di scorta per i vecchi modelli fuori produzione “EPIC (NMS)” -nei siti privi di antenna diversity- o “PRO”.

RadioModem aperti  con Supporto avanzato di reti e protocolli

Per ottenere la massima efficienza e tempi di ciclo minimi il SATEL-EASy PRO+ supporta diverse modalità di comunicazione in aria:

• Modalità Trasparente
• Source Routing
• Routing NMS
• Indirizzamento TX/RX

che consentono la progettazione di reti ampie e flessibili, monitorabili da remoto e configurabili over-the-air.

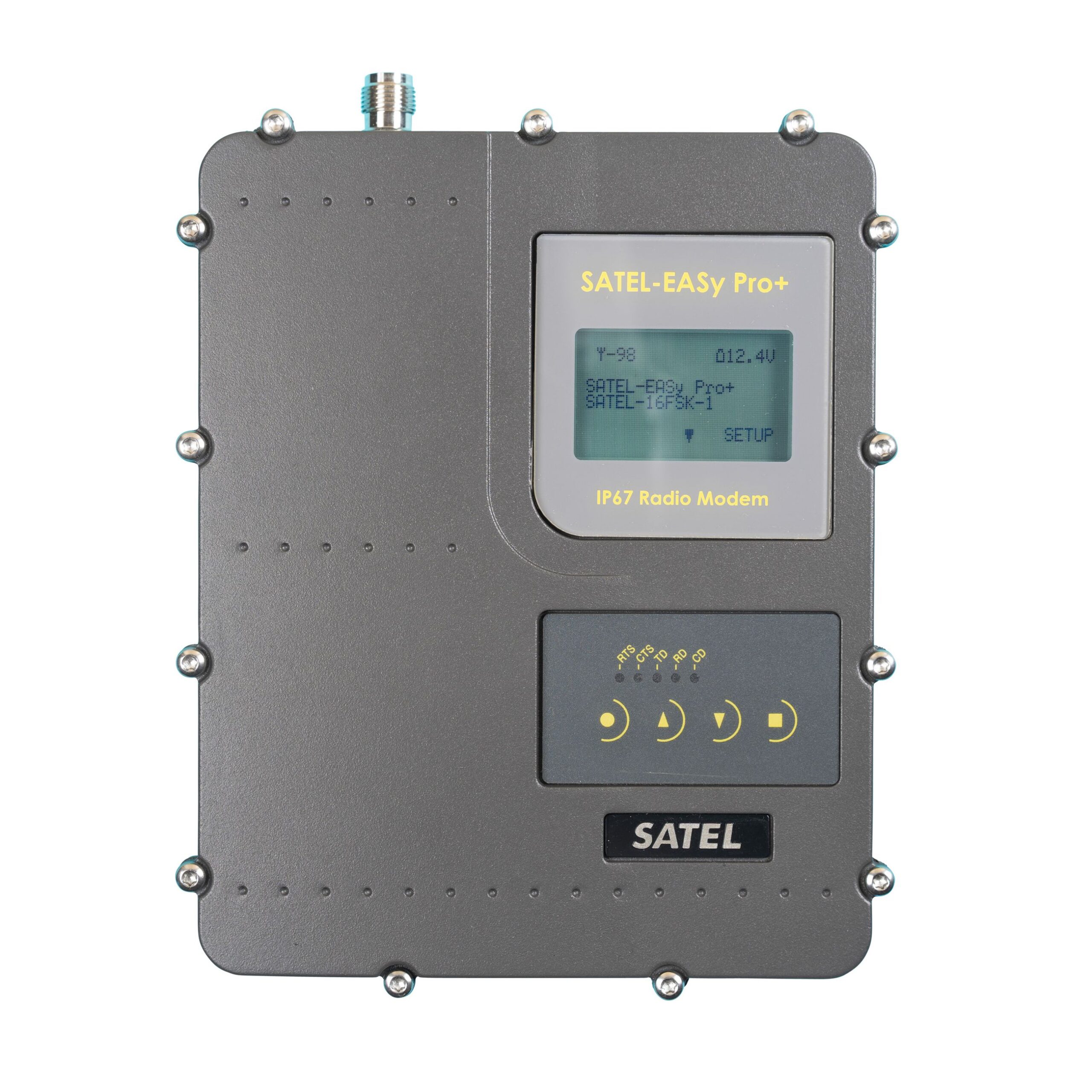

Adatte a collegamenti sia punto-punto che punto-multi punto magliate o a stella, queste radio della SATEL OY sono disponibili solo nella versione con interfaccia di programmazione integrata (display e tasti di programmazione) tramite cui è possibile modificare o verificare i parametri di configurazione della radio senza l’ausilio di un PC oppure verificare il segnale ricevuto (o il rumore) in campo, cosa molto utile in siti disagiati o supervisionati da personale poco formato.

Disponibili con certificazioni worldwide devono essere utilizzati in Italia ai sensi del Codice delle Comunicazioni e del PNRF dove, salvo deroghe, per usi civili la potenza massima EIRP ammessa è di 25W in aria. Le versioni da 25W con una o due porte seriali sono comunemente utilizzate con successo in molte reti che comprendono centinaia di nodi in contesti spesso montani e NLOS.

L’apparato ha un tasso di rottura molto basso ed quindi un grado di fornire una affidabilità del collegamento molto elevata grazie anche alla migliore sensibilità in commercio ed alla grande capacità di filtrare il rumore in banda e fuori banda.
Integra la funzione opzionale NMS di Network Management che permette di gestire e riprogrammare i dispositivi ed i collegamenti radio in modo semplice e da remoto . Il software di gestione dedicato NETCO NMS permette inoltre di monitorare, anche attraverso un collegamento IP, lo stato di funzionamento degli apparati e della rete nel suo complesso impostando soglie di trigger e l’invio di messaggi di allarme in funzione del valore dei più importanti parametri di funzionamento tra cui la temperatura di esercizio, la tensione di alimentazione e l’intensità dei segnali ricevuti, rilevati e memorizzati ad tasso impostabile. Il Sistema NMS contribuisce quindi ad abbattere i costi operativi di gestione e manutenzione della rete. Per maggiori dettagli circa il NETCO DESIGN e l’NMS è possibile consultare il video YOUTUBE SATEL NETCO DESIGN SW tool introduction oppure i paragrafi 18 o 13 dei manuali utente (User Guides) oppure infine vi suggeriamo di contattare il ns. ufficio tecnico!

Il SATELLINE-EASy PRO+ è caratterizzato da assorbimenti elettrici contenuti nella gran parte delle sue modalità operative ed quindi adatto anche all’uso in siti remoti (e.g. ripetitori) non presidiati o ad applicazioni di monitoraggio o GNSS in cui sia necessario installare ed operare con sistemi di alimentazione di piccole dimensioni e/o in cui sia necessario garantire per periodi lunghi la sussistenza in vita delle stazioni remote o ripetitrici (e quindi della rete nel suo complesso).

Ogni radio può essere utilizzata come terminale in postazioni remote oppure, e preferibilmente, come master o ripetitore; quindi le parti di scorta sono molto semplici.

Le modulazioni proprietarie “SATEL” permettono, oltre all’uso trasparente, l’uso di protocolli di instradamento utili in reti parzialmente magliate fino a 200 nodi e con fino a 16 hop di profondità: il Source Routing permette anche la mobilità dei nodi attraverso la semi-ridondanza dei cammini; l’NMS Routing permette invece l’uso del Network Managment System (NMS). In entrambi i casi il requisito è che il protocollo (di polling) utilizzato abbia indirizzi in posizioni note e fisse e di lunghezza fissa.

La singola radio può essere configurata tramite il NETCO DEVICE ma reti complesse richiedono l’uso del NETCO DESIGN.

E’ inoltre caratterizzato dalle seguenti caratteristiche:

• La velocità massima in aria, in modalità di funzionamento trasparente, è di 14.400 bps / 28.800 bps utilizzando canali da 12.5KHz / 25 KHz rispettivamente.

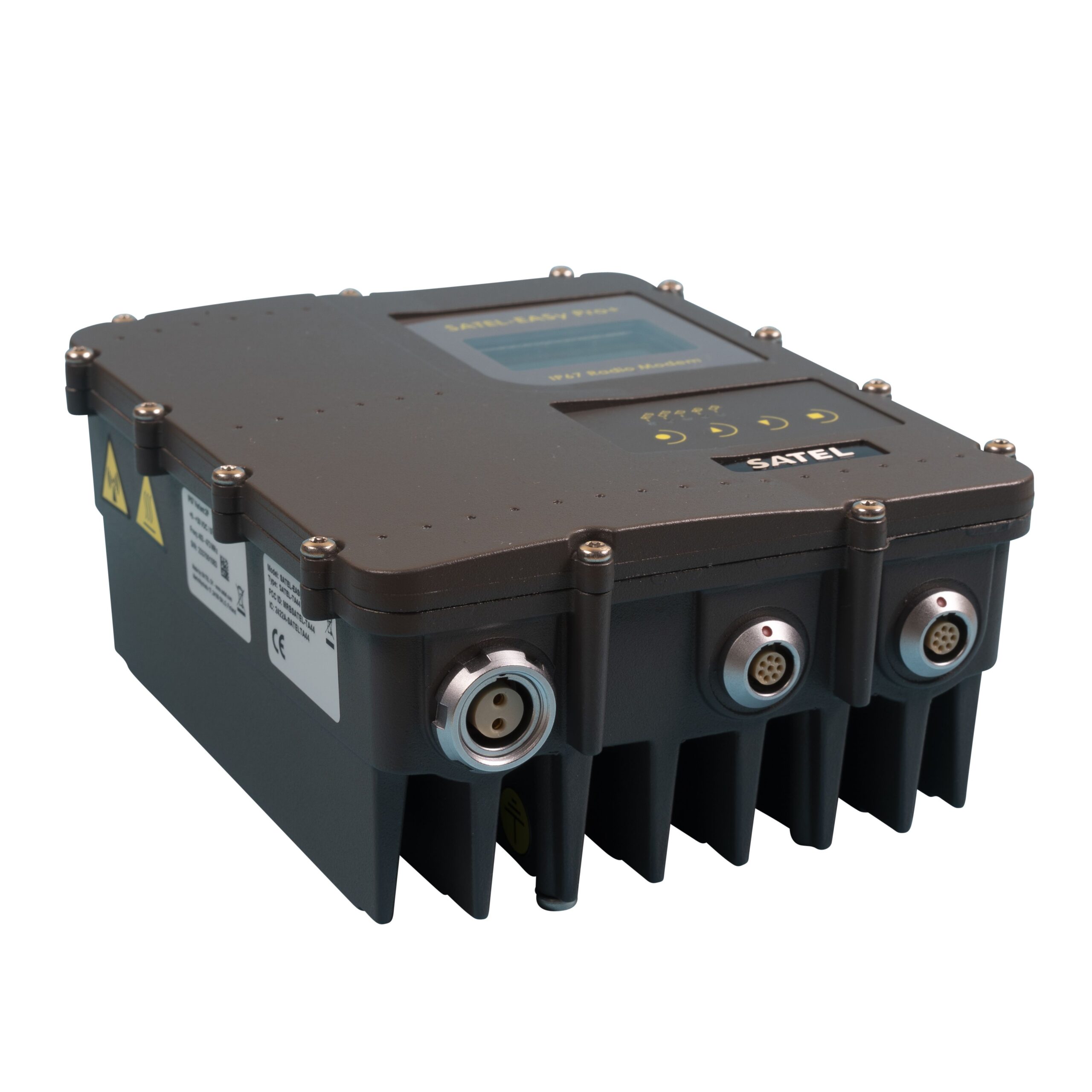

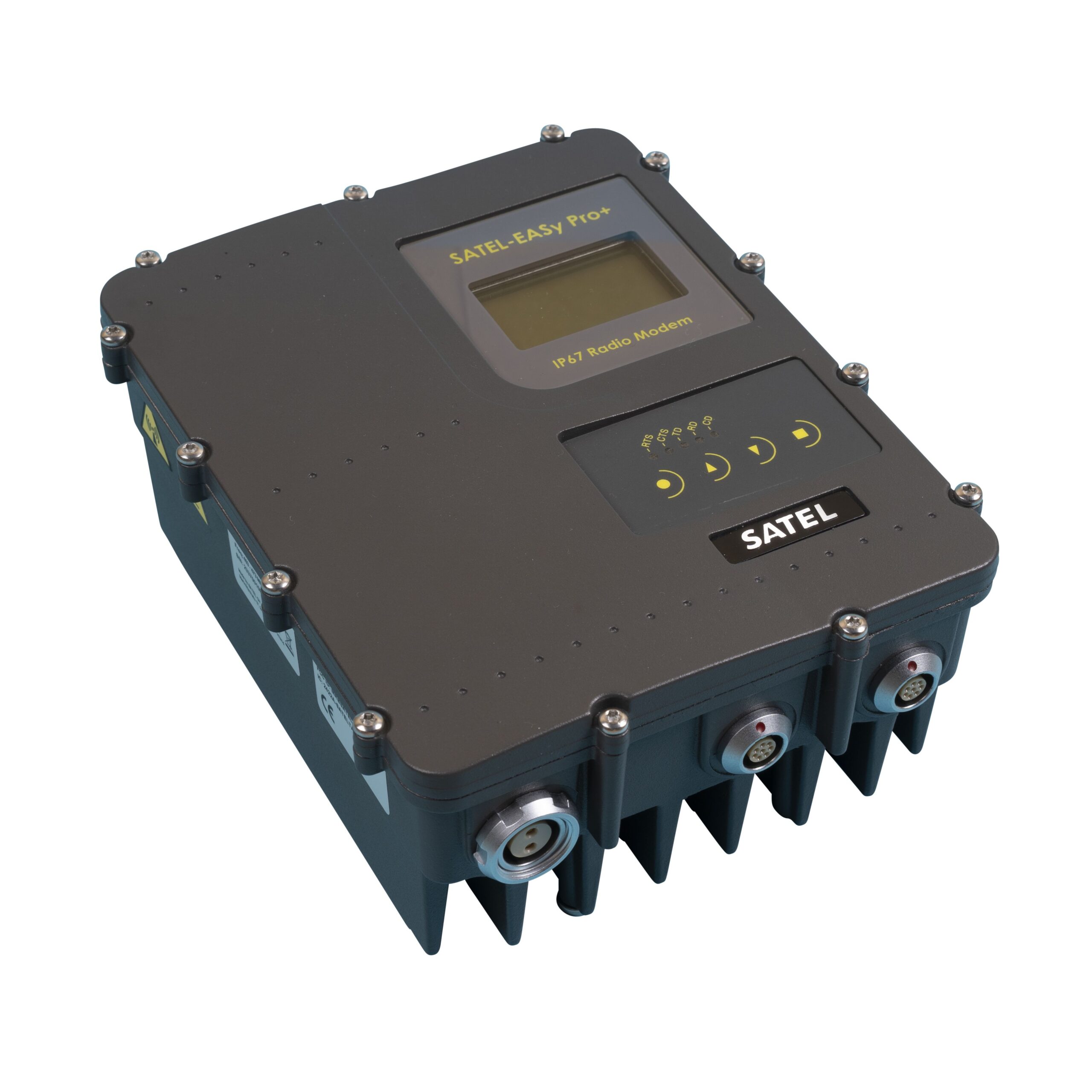

• Ha una oppure due porte logiche (e fisiche) seriali esposte sul connettori ODU distinti: la prima porta è solo RS232 ed è impostata di default per la trasmissione dei dati; nel modello con due porte seriali distinte la seconda porta è alternativamente impostabile per la trasmissione dati come RS-422/485 oppure anche RS232. Entrambe sono utilizzabili per la diagnostica e possono gestire (o ignorare) eventuali segnali di handshake sulla seriale.
• Mettendo a massa un pin della seriale il radiomodem entra in modalità di programmazione resettando (entrambe) le porte logiche seriali a valori noti.
• Reagendo ai comandi SL il radiomodem può essere programmato e monitorato localmente dal DTE tramite la sua interfaccia seriale senza interrompere in servizio di comunicazione in aria nonostante il costruttore consigli di interrompere sempre la rice-trasmissione durante le operazioni di programmazione. Infatti la combinazione “+ + +” trasmessa sulla seriale forza il radiomodem ad entrare nella modalità COMMAND MODE di programmazione.
• Non è configurabile tramite Hyperterminals.
• E’ possibile configurare il Source Routing tramite il vecchio SATERM.

L’interfaccia radio è software defined, pertanto il radiomodem permette di impostare tramite il menu di configurazione:

• la modulazione in aria
• una frequenza operativa nell’intera banda UHF 403-473 MHz, scegliendo anche frequenze Tx/Rx separate e distinte,
• il passo di canalizzazione tra 12,5 KHz oppure 20 KHz e 25 KHz, utilizzati di norma fuori dall’Italia,
• il livello di encryption in aria.

Si tratta quindi di tecnologia “aperta”, cioè: essendo compatibile in aria con le modulazioni di costruttori terzi, il cliente finale non si troverebbe in una situazione di “lock-in” tecnologico neanche se la nostra supply chain dovesse smettere di proporre apparati compatibili.

Sintesi delle caratteristiche:

Radiomodem seriale da 25 o 35 Watt, IP67

Porta seriale ODU a 8 pin

• RS232 (prima porta; default = trasmissione dati);
• RS-232/422/485 (seconda porta disponibile nella versione con due porte; default = diagnostica)

Configurazione e diagnostica

• Porta seriale dedicata disponibile per configurazione e diagnostica
• Gestione remota OverTheAir con NMS
• Interfaccia utente sul dispositivo tramite pulsanti ed LCD
• Comandi SL (a linea di comando)
• SATEL NETCO DEVICE (per configurazione apparati singoli ed aggiornamenti firmware)
• SATEL NETCO DESIGN (progettazione e configurazione della rete) (vedi anche video)
• SATEL NETCO MONITOR NMS (monitoraggio della rete e dei relativi allarmi)
• SATERM (per configurazione del Source Routing di reti miste con 3AS)
• NMS PC SW (per configurazione del NMS Routing di reti miste con 3AS-NMS; chiedere a ns. supporto tecnico)

Sicurezza

• Crittografia AES128 standard
• AES256 disponibile in fabbrica tramite DRM (Digital Rights Management)

Varianti disponibli

• SATEL-EASy PRO+ con display

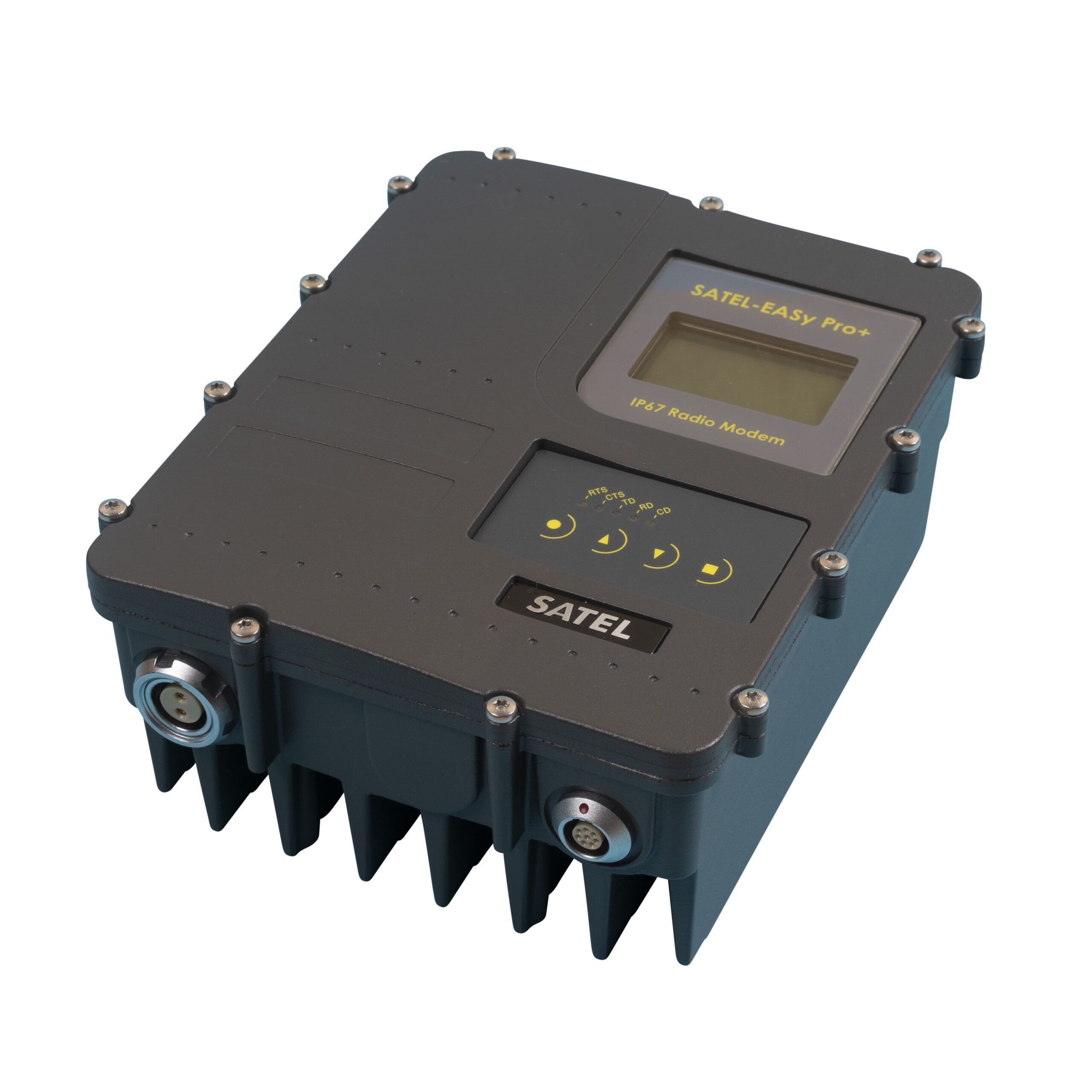

• SATEL-EASy PRO+ con una o due porte seriali distinte
• SATEL-EASy PRO+ con o senza supporto di crittografia; la crittografia AES-265 è una opzione d’acquisto di fabbrica
• SATEL-EASy PRO+ nella banda di frequenza 403-473 MHz (banda 320-380 Mhz disponibile salvo verifica in fabbrica
• SATEL-EASy PRO+ da 25 W per l’UE (con o senza crittografia AES128)
• SATEL-EASy PRO+ da 35 W worldwide con o senza crittografia AES128,
• SATEL-EASy PRO+ da 25 W (con o senza AES128) solo la sola AUSTRALIA o BRASILE*

Principali accessori

• CRS-35W 8-pin Cavo di interfaccia 8 pin ODU / D9 femmina, 2m
• CRS-35W 8-/7-pin Cavo di interfaccia 8 pin ODU / 7 pin ODU
• CRS-35W 8-/8-pin Cavo di interfaccia 8 pin ODU / 8 pin ODU
• CRS-35W 8-/8-pin (0/30) Cavo di interfaccia 8 pin ODU / 8 pin ODU 30°
• RS232 ODU to USB-A Cavo di interfaccia RS232 da ODU a USB-A, 1.8 m
• C-M Cavo di alimentazione con spina europea per alimentatore da banco
• C-P-Pro+ Cavo di alimentazione ODU 2 pin / connettori elettrici da laboratorio, 2m
• PROG-35W 8-pin Cavo di programmazione ODU 8 pin / D9f, 2m
• DIN Mount (i fori per installazione a parete sono ricavati nel dissipatore)

ACCESSORI specifici per applicazioni GNSS

• Chiedere al ns. ufficio tecnico commerciale la disponibilità E.g. di adattatori, staffe di montaggio e supporti per antenne e radiomodem (e.g. magnetici o per treppiede)
