Il SATEL-EASy+ ETH è il ricetrasmettitore radio UHF di ultima generazione della SATEL OY.

Operante nella banda di frequenza 403-473 MHz (oppure 320-380 Mhz, scelta eccellente per il GNSS in Asia e le utility del Medio Oriente) offre connettività IP v4 a banda stretta a reti di comunicazione wireless industriali mission critical combinando la migliore piattaforma hardware radio con le interfacce di comunicazione Ethernet, Bluetooth e USB, tutte utilizzabili simultaneamente: i dati ricevuti dall’interfaccia radio vengono scritti su tutte le porte dati configurate (Ethernet, Bluetooth e USB).

Progettato per ambienti difficili ed installazioni a lungo termine, SATEL-EASy+ ETH garantisce un trasferimento dati affidabile in tempo reale su distanze di decine di chilometri, e la piena compatibilità in aria con l’intera gamma di modem radio SATEL, oltre che con molti altri protocolli radio di terze parti come PacCrest, TrimTalk e RTCM-SC135, inclusi i modelli SATEL-EASY PRO+ da 35W o 25W di potenza massima, utili per integrare collegamenti particolarmente lunghi o ostacolati in reti di SATEL-EASY+ ETH.

Un sistema aperto con Supporto avanzato di reti e protocolli

Per ottenere la massima efficienza e tempi di ciclo minimi il SATEL-EASy+ ETH invia attraverso il canale radio solo il payload del protocollo IP e supporta diverse modalità di comunicazione in aria..:

• Modalità Trasparente
• Source Routing
• Routing NMS
• Indirizzamento TX/RX

che consentono la progettazione di reti ampie e flessibili inclusa la possibilità di monitoraggio da remoto e configurazione over-the-air.

..e di rete:

• TCP Client / Server
• UDP

con l’ulteriore vantaggio di poter riutilizzare eventualmente le subnet di indirizzi IP in stazioni remote distinte, semplificando così di molto il network planning e la gestione della rete.

Adatte a collegamenti sia punto-punto che punto-multi punto magliate o a stella le radio SATEL sono disponibili al momento solo nella versione senza interfaccia di programmazione integrata (display e tasti di programmazione) tramite cui è possibile modificare o verificare i parametri di configurazione della radio senza l’ausilio di un PC oppure verificare il segnale ricevuto (o il rumore) in campo, cosa molto utile in siti disagiati o supervisionati da personale poco formato.

Disponibile con certificazioni worldwide deve essere utilizzato in Italia ai sensi del Codice delle Comunicazioni e del PNRF. La sua variante solo seriale è già stata utilizzata in moltissime reti estese a centinaia di nodi in contesti spesso montani e NLOS; ha un tasso di rottura molto basso e quindi un grado di affidabilità molto elevato grazie anche alla migliore sensibilità in commercio ed alla grande capacità di filtrare il rumore in banda e fuori banda.

Integra la funzione opzionale NMS di Network Management che permette di gestire e riprogrammare in modo semplice e da remoto i dispositivi ed i collegamenti radio. Il software di gestione dedicato NETCO NMS permette inoltre di monitorare, anche attraverso un collegamento IP, lo stato di funzionamento degli apparati e della rete nel suo complesso impostando soglie di trigger e l’invio di messaggi di allarme rilevando e memorizzando con tasso impostabile i più importanti parametri di funzionamento tra cui la temperatura di esercizio, la tensione di alimentazione e l’intensità dei segnali ricevuti. Il Sistema NMS contribuisce quindi ad abbattere i costi operativi di gestione e manutenzione della rete. Per maggiori dettagli circa il NETCO DESIGN e l’NMS vedi SATEL NETCO DESIGN SW tool introduction and video guide (≥v1.39.6) ed i paragrafi 18 o 13 dei manuali utente (User Guides) oppure contatta il ns. ufficio tecnico!

Il SATELLINE-EASy+ è caratterizzato da assorbimenti elettrici molto contenuti in tutte le sue modalità operative ed quindi adatto anche a tutte quelle applicazioni di monitoraggio e mission critical in cui sia possibile installare solo sistemi di alimentazione di piccole dimensioni e/o in cui sia necessario garantire la sussistenza in vita delle stazioni remote o della rete nel suo complesso per periodo molto lunghi.

Ogni radio può essere utilizzata come terminale di postazioni remote, oppure nelle postazioni master o di ripetitore, quindi le parti di scorta sono molto semplici.

Le modulazioni proprietarie “SATEL” permettono, oltre all’uso trasparente, l’uso di protocolli di instradamento utili in reti parzialmente magliate fino a 200 nodi e con fino a 16 hop di profondità: il Source Routing permette anche la mobilità dei nodi attraverso la semi-ridondanza dei cammini; l’NMS Routing permette invece l’uso del Network Managment System (NMS). In entrambi i casi il requisito è che il protocollo utilizzato abbia indirizzi in posizioni note e fisse e di lunghezza fissa.

La singola radio può essere configurata tramite il NETCO DEVICE ma reti complesse richiedono il NETCO DESIGN.

E’ inoltre caratterizzato dalle seguenti caratteristiche:

• La velocità massima in aria, in modalità di funzionamento trasparente, è di 14.400 bps / 28.800 bps utilizzando canali da 12.5KHz / 25 KHz rispettivamente.
• é una radio software defined, pertanto permette di impostare tramite il menu di configurazione
  la modulazione in aria
  una frequenza operativa nell’intera banda UHF 403-473 MHz, scegliendo anche frequenze Tx/Rx separate e distinte
  il passo di canalizzazione tra 12,5 KHz oppure 20 KHz e 25 KHz, utilizzati di norma fuori dall’Italia
  il livello di encryption in aria

È quindi una tecnologia “aperta”, cioè compatibile in aria con le modulazioni di costruttori terzi ed il cliente finale non si troverebbe in una situazione di “lock-in” tecnologico neanche se la nostra supply chain dovesse smettere di proporre apparati compatibili.

Sintesi delle caratteristiche:

Radio da 1 Watt

Ethernet

• 10/100 Mbps, IPv4, TCP/UDP
• Supporta client DHCP
• Ottimizzato per il protocollo di comunicazione Modbus

Bluetooth

• v4.2 server e client (SPP e BLE)
• Supporto App mobile SATEL Command per la configurazione da smartphone (locale)

USB

• USB 2.0 esposta come una COM (virtuale)

Configurazione e diagnostica

• Porta TCP dedicata per configurazione, diagnostica e gestione remota
• Interfaccia utente sul dispositivo tramite pulsanti ed LCD
• Comandi SL (a linea di comando)
• Configurazione OTA con NMS
• SATEL Command tramite Bluetooth, (app mobile disponibile per iOS ed Android)
• SATEL NETCO DEVICE (per configurazione apparati singoli ed aggiornamenti firmware)
• SATEL NETCO DESIGN (progettazione e configurazione della rete)
• SATEL NETCO MONITOR NMS (monitoraggio della rete e dei relativi allarmi)

Sicurezza

• Crittografia AES128 standard
• AES256 disponibile tramite DRM (Digital Rights Management)

Varianti disponibili

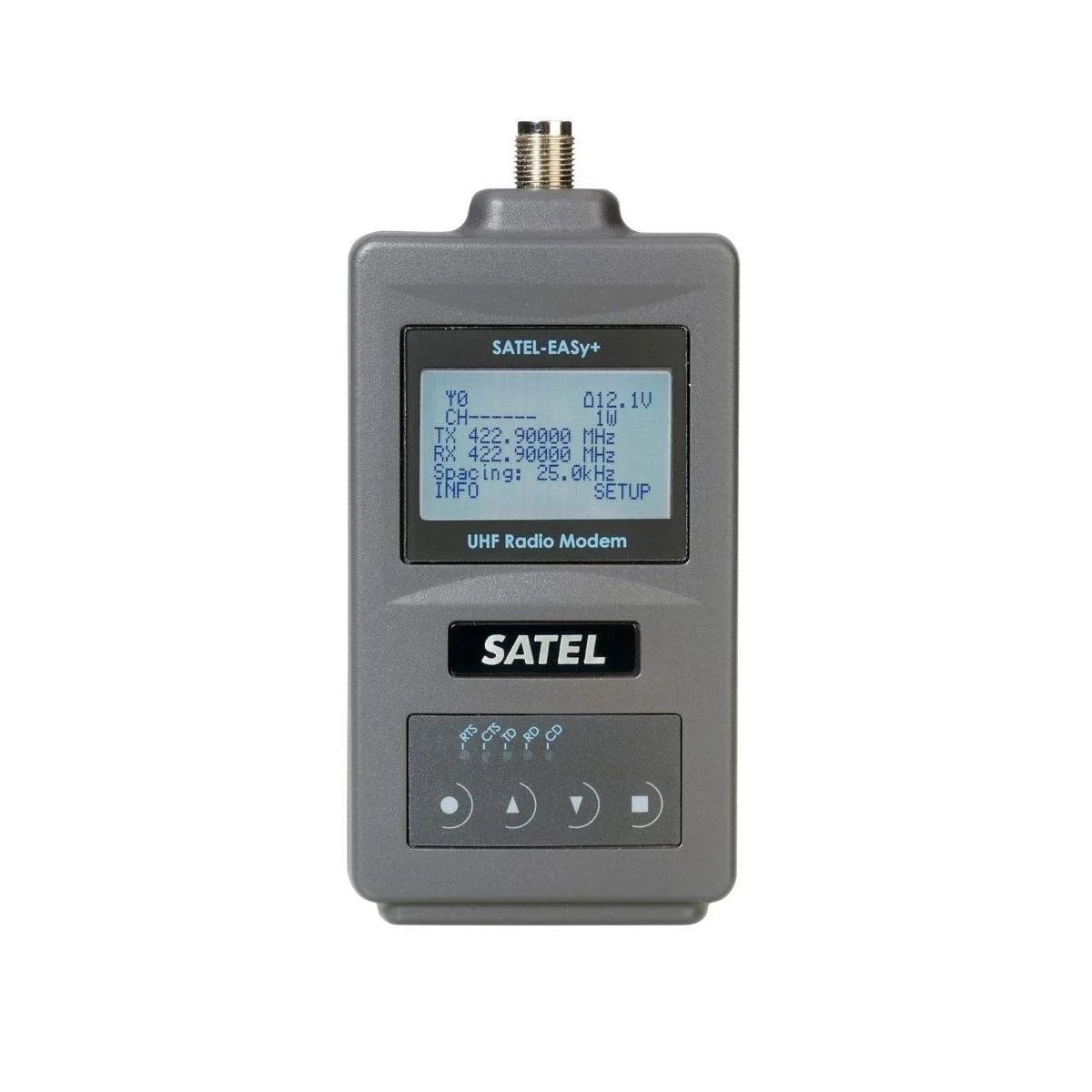

• SATEL-EASy+ ETH con display e supporto per la crittografia
• SATEL-EASy+ ETH in banda 403-473 MHz oppure 320-380 Mhz

Principali accessori

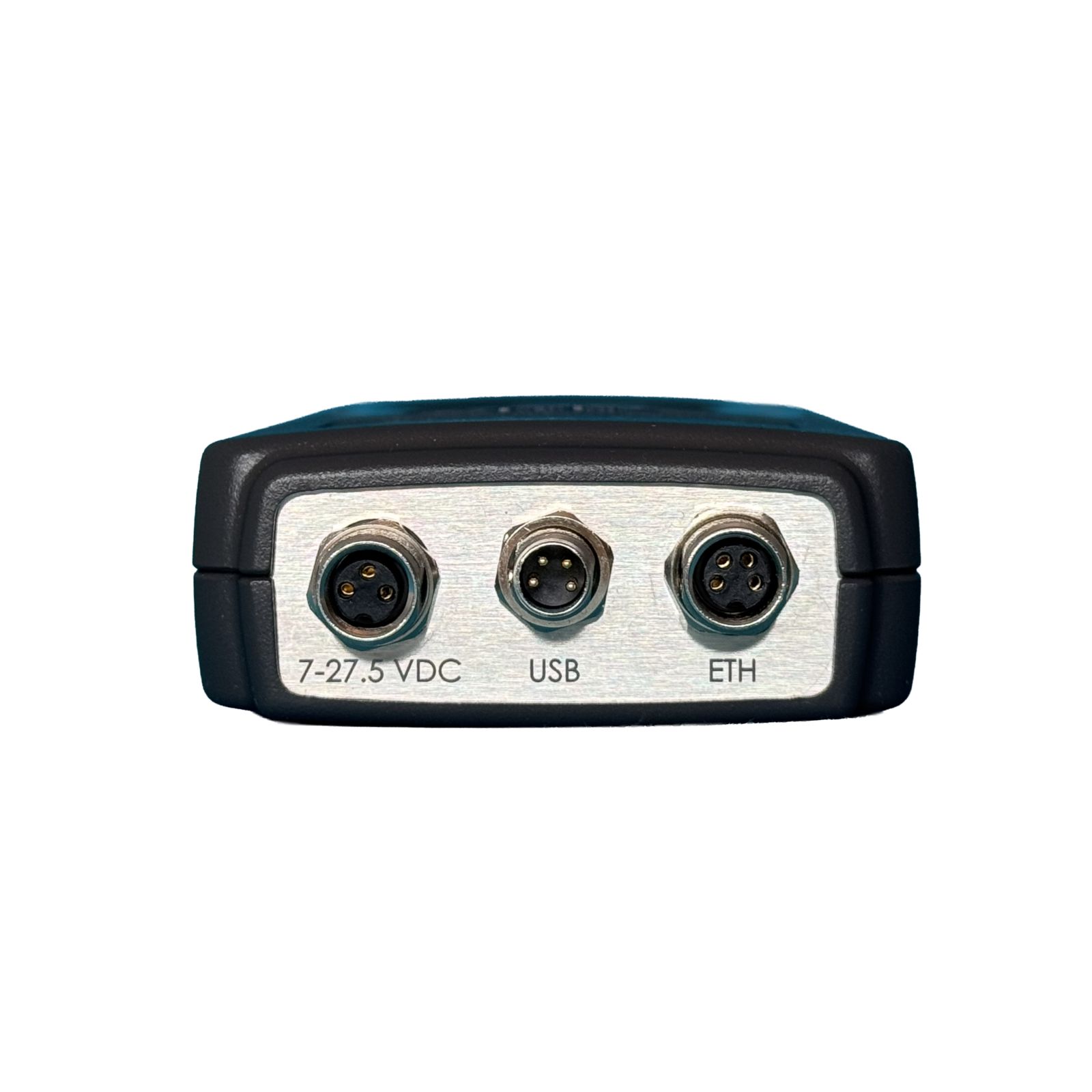

• Cavo ETH da M8 a RJ45, 2 m
• Cavo seriale da M8 a USB-A, 2 m
• Cavo di alimentazione M8 a 3 pin con estremità libere, 2 m
• DIN Mount con viti o piastra di montaggio a parete
