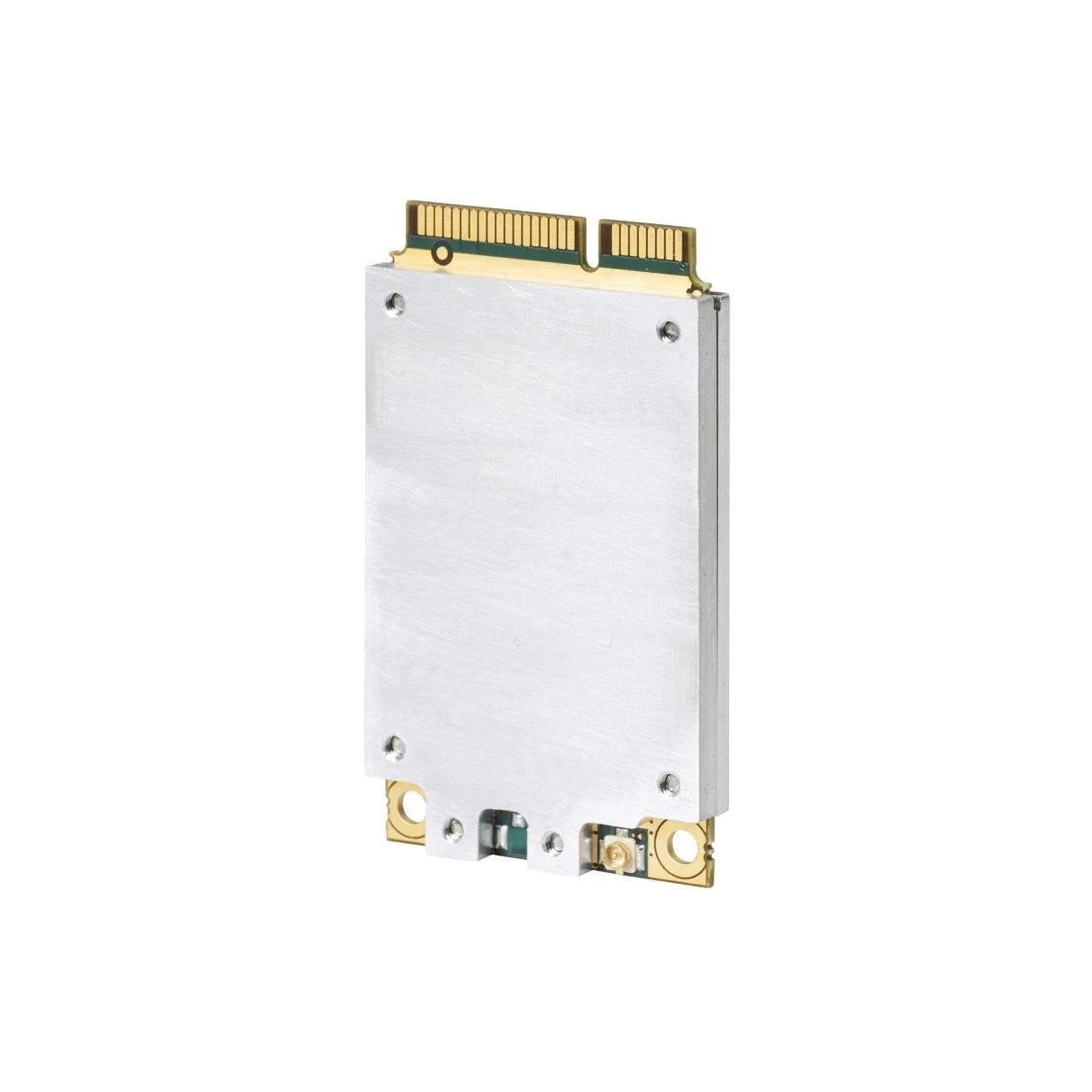

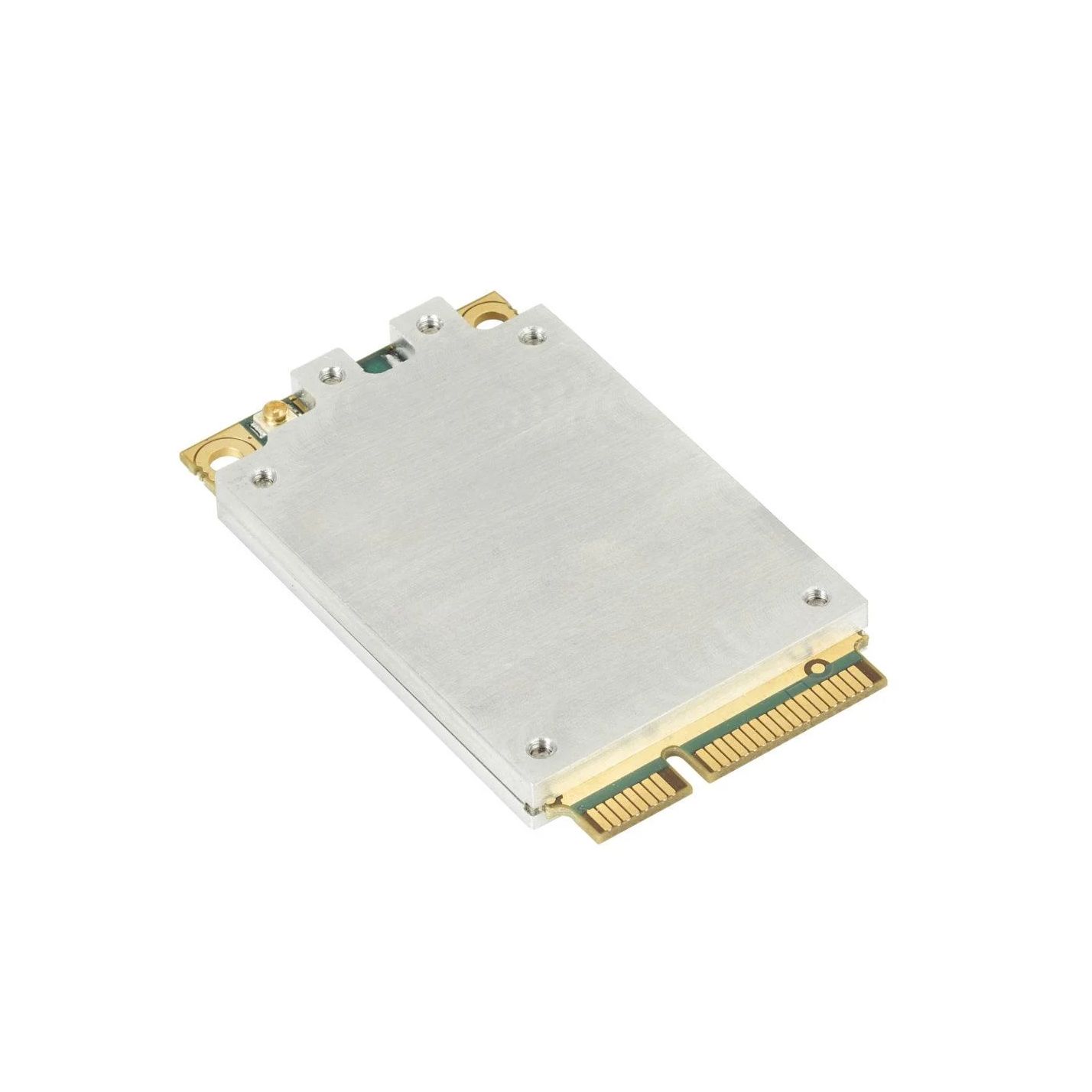

Il SATEL-TR49 SNAP ON è un modulo radio OEM, cioè un ricetrasmettitore dati UHF dal design ultra-compatto di soli 51 x 30 x 4,75mm, progettato per essere integrato immediatamente negli apparati host dei nostri clienti che necessitano di avere a bordo una interfaccia di comunicazione radio della migliore qualità.

Il SATEL-TR49 SNAP ON è un ricetrasmettitore multimodale dual-band che integra un bus Mini PCIe standard:

• può utilizzare le bande di frequenza licenziata 410-475 MHz oppure alternativamente quelle libere da licenza spread-spectrum 902-928 MHz, disponibili in molti paesi extra europei. Di conseguenza è conforme ai requisiti di immissione sul mercato per esempio di UE, USA, Canada, Australia e Brasile.
• inoltre la sua interfaccia MiniPCIe lo rende compatibile con milioni di apparecchiature già presenti sul mercato e immediatamente integrabile ovunque sia presente un bus Mini PCIe: può sostituirsi per esempio ai moduli OEM dedicati a tecnologie alternative come la rete cellulare o il LoRa.
• può essere alimentato tramite la USB fino a massimo 500 mW (o più con extra input)

Dato il peso irrisorio di soli 12 grammi!, le sue dimensioni molto contenute, ed il suo fattore di forma nativamente efficace nella dissipazione del calore è perfetto per le applicazioni mobili su droni o UAV; ma il campo di applicazione, sempre nell’ambito delle comunicazioni a banda stretta, è praticamente infinito.

Richiedendo tali host una certificazione propria il modulo è pensato per quei clienti che abbiano la necessità di sviluppare ed immettere sul mercato qualche centinaio di dispositivi a proprio marchio dotati di una radio UHF, in banda licenziata o di libero uso, europea o globale.
Altrimenti suggeriamo, a quanti abbiano l’esigenza di produrre in maniera sporadica volumi inferiori di propri apparati verticali, ovvero un proprio primo prototipo in maniera ancora più veloce, di valutareB2 Motherboard Assemblies della SATEL le quali, proponendo interfacce e segnali già macroscopici ed una Marcatura CE che non necessita di essere integrata (per le versioni con casing / enclosure), offrono complessivamente una ulteriore scorciatoia allo sviluppo ed evitano anche gli extra oneri di ri-certificazione.

Il moduli OEM della SATEL vengono invece forniti senza casing, ma con una protezione metallica che funge anche da schermatura RF, ed una Declaration of Conformity che il product manager del cliente dovrà allegare alla propria documentazione Type B Examination necessaria alla certificazione del suo host presso il Notified Body.

La configurazione dei moduli radio OEM della SATEL avviene tramite o l’host stesso oppure una opportuna board di interfaccia fra PC e modulo ed utilizzando di norma i comandi SL, analoghi ai comandi AT ma proprietari SATEL OY, di sintassi ascii nota e molto semplice, oppure i software con GUI sviluppati dal costruttore come il Configuration Manager o il NETCO DEVICE.

L’integrazione nel host parte dalla consultazione della Integration Guide del modulo con il supporto del ns. ufficio tecnico e la messa a disposizione di eventuali motherboard di interfaccia da laboratorio o Motherboard Assemblies di tipo “SATEL-B2″ ordinabili separatamente, ed è considerata dal costruttore talmente immediata da volerlo evidenziare tramite lo slogan SATEL GO!

TRx: i moduli radio personalizzabili ed aperti della SATEL OY

I moduli radio SATEL sono software defined radios e permettono quindi di impostare fra l’altro la modulazione da utilizzare in aria selezionandola fra quelle già disponibili a bordo.
Di conseguenza il modulo SATEL-TR4+ è compatibile in aria con le radio di alcuni costruttori terzi nonché con le radio SATEL più diffuse, sia quelle attualmente in produzione come il SATEL-EASy+ da 1 Watt o il SATEL-EASy PRO+ da 25/35 Watt, sia quelle fuori produzione, come i SATELLINE-M3-TR4, il SATELLINE-EASy o il SATELLINE-Easy Pro, per citarne solo alcune.

Pertanto il system integrator nostro cliente non solo sarà in grado di sviluppare in breve tempo un proprio apparato radio ma potrà anche sfruttare molte delle tecnologie SATEL per integrare le proprie reti, migliorandone la copertura!
E, viceversa, sarà eventualmente in grado di integrare le proprie radio su reti o collegamenti pre-esistenti di terzi e realizzati utilizzando apparati SATEL (o di terzi), naturalmente entro i limiti delle rispettive tecnologie.
Inoltre, a propria discrezione, il system integrator potrebbe proporre sul mercato la propria radio come un sistema “aperto” privo cioè di “lock-in” tecnologici nei confronti di uno specifico costruttore di apparati, decidendo di esporre all’utente parte delle modulazioni SATEL o di costruttori terzi già presenti nel modulo, garantendo in questo modo la continuità del proprio prodotto anche se una delle supply chain coinvolte dovesse smettere di offrire apparati compatibili.

I moduli radio SATEL GO! inoltre possono essere personalizzati in modo da soddisfare le molte diverse esigenze dei nostri clienti OEM e creare in maniera immediata ulteriori varianti di prodotto a marchio proprio; infatti in generale..:

• espongono interfacce (Semtec a 20 poli) o “sopra” o “sotto” oppure anche MiniPCI,
• sono disponibili su tutte le bande UHF, dai 300 ai 915 MHz; in particolare
  la variante da 1W SATEL-TR489 offre le seguenti tre diverse bande di frequenze già a bordo, utilizzabili alternativamente per la ricetrasmissione, in bande licenziate e di libero uso, europee o globali:
  • 403 … 473 MHz
  • 869,4 … 869,65 MHz (in futuro anche 856 … 876 MHz),
  • 902 … 928 MHz

..ed in particolare anche il SATEL-TR49 SNAP ON:

• è disponibile con certificazioni worldwide, con o senza encryption in aria a bordo,
• ed è inoltre possibile acquistarlo in fabbrica avendo a bordo l’encryption AES256 in alternativa alla AES128, disponibile di default su tutti i modelli.

Selezionando di esporre banda e/o passi di canalizzazione opportuni, o acquistando un modello diverso, il system integrator è in grado quindi di ottenere diverse varianti di prodotto a marchio proprio impostando il modulo in funzione del paese di utilizzo o di vendita, mantenendo però il medesimo hardware ed una unica fonte di approvvigionamento.

Il modulo infine dispone di una interfaccia GPIO (General Purpose Input Output) progettata per migliorare ulteriormente la segnalazione di controllo tra il modulo radio e le apparecchiature host (DTE), costituita da otto linee configurabili (di cui tre ingressi e cinque uscite) a ciascuna delle quali può essere poi assegnata una modalità di funzionamento opportuna, come meglio spiegato nella guida allegata.

Contattateci per scoprire le diverse possibilità e creare la soluzione personalizzata per le vostre esigenze!

Un sistema affidabile con supporto avanzato delle applicazioni cliente

Il SATEL-TR49 SNAP ON offre connettività wireless seriale a banda stretta e garantisce un trasferimento dati affidabile in tempo reale su distanze di decine di chilometri.
Supporta inoltre le seguenti modalità di comunicazione in aria:

• modalità Trasparente
• indirizzamento TX/RX

che consentono la realizzazione di reti ancora più ampie e flessibili.
Non integra invece funzioni di Network Management o di Routing né, più in generale, quelle di Medium Access Control (MAC layer) come ad esempio il protocollo di collision avoidance CSMA/CA, che vanno eventualmente realizzate nel sistema host; tuttavia l’apparato mette a diposizione la modalità operativa, impostabile, di PRIORITY TX/RX, di fatto equivalente al LBT.

Dispone di certificazioni worldwide e deve essere utilizzato in Italia ai sensi del Codice delle Comunicazioni e del PNRF.
Ha un tasso di rottura molto basso, un range di Temperatura di funzionamento molto esteso, da -40°C a +70°C ed ha una tolleranza eccezionale alle vibrazioni, fino a 25G; è quindi una scelta eccellente anche a bordo di mezzi agricoli, di macchine di movimentazione terra e più in generale di tutti i mezzi mobili.
Complessivamente quindi offre un grado di affidabilità molto elevato grazie anche alla migliore sensibilità in commercio ed alla grande capacità di filtrare il rumore in banda e fuori banda.

Ha consumi elettrici molto contenuti in tutte le sue modalità operative, per esempio di soli 400mW in ricezione, che si riducono ulteriormente attivando la funzione embedded di SLEEP, ed è quindi adatto anche a tutte quelle applicazioni di monitoraggio e mission critical in cui sia possibile installare solo sistemi di alimentazione di piccole dimensioni e/o in cui sia necessario garantire per periodi molto lunghi la sussistenza in vita delle stazioni remote o della rete nel suo complesso.

Ulteriori modalità operative embedded nel modulo sono quelle di:

• “Power Save“, che è una procedura automatica ed impostabile di sospensione e riattivazione dalla modalità di SLEEP in cui il tempo di sospensione viene regolato dinamicamente in base alla statistica dei pacchetti di dati ricevuti; questa modalità riduce automaticamente il consumo energetico dell’intero ciclo di ricezione di circa il 30%.
• “Safe Mode“, la modalità sicura che viene attivata automaticamente quando viene rilevato un guasto ed il dispositivo viene riavviato. In modalità sicura è possibile leggere i codici di errore dal modulo.

Infine reagendo ai comandi SL il modulo radio può essere programmato e monitorato localmente dal dispositivo host tramite la sua interfaccia seriale senza interrompere il servizio di comunicazione, benché il costruttore consigli di interrompere sempre la rice-trasmissione durante le operazioni di programmazione.

E’ inoltre caratterizzato dalle seguenti caratteristiche:

• L’interfaccia seriale è Mini PCIe. Ha due porte logiche seriali esposte sul connettore e può gestire se necessario i relativi segnali di handshake in diverse modalità impostabili.
• E’ una radio software defined, pertanto permette di impostare tramite il menu di configurazione:
  la modulazione in aria,
  una frequenza operativa nell’intera banda operativa, scegliendo anche frequenze Tx/Rx separate e distinte,
  il passo di canalizzazione,
  l’uso dell’encryption in aria.
• Può essere utilizzato anche come ripetitore, continuando comunque a funzionare anche come ricetrasmettitore locale

Sintesi delle caratteristiche:

Modulo radio software defined dual-band da 1 Watt in soli 51 x 30 x 4,75 mm (e 12 grammi di peso!) con modulazioni e Power Save embedded.

Seriale Mini PCIe (/ USB)

Configurazione e diagnostica

• Porta dedicata disponibile per configurazione e diagnostica
• Comandi SL a linea di comando
• SATEL NETCO DEVICE
• SATEL Configuration Manager

Sicurezza

• Crittografia AES128 standard
• Crittografia AES256 disponibile in fabbrica tramite DRM (Digital Rights Management)

Varianti disponibili (verificare disponibilità in fabbrica)

• SATEL-TR49 SnapOn worldwide con o senza crittografia AES128
• SATEL-TR49 SnapOn specifico per USA/Canada, con o senza crittografia AES128
• SATEL-TR49 SnapOn specifico per Australia/Brasile, con o senza crittografia AES128
• Encryption: AES128 default, AES256 opzione d’ordine in fabbrica

Principali accessori

• Codini d’antenna (compatibili con HIROSE U.FL) di tipo TNC, BNC, SMA, MCX e MMCX di diverse lunghezze.

Specifiche radio 410…475 MHz

• Range di sintonizzazione in frequenza (tuning range): 65 MHz
• Channel spacing: 12.5 / 25 kHz selezionabile
• Max Sensitivity/Carrier power: -120 dBm for 1% BER / 1 W
• Max Velocità dei Dati: Radio 9600 o 19200 bps / Seriale 115200 bps
• Modulazione: GMSK, 4-GFSK (PacCrest, TrimTalk GMSK)

Specifiche radio 902-928 MHz

• Range di sintonizzazione in frequenza (tuning range): 26 Mhz
• Larghezza di banda spread spectrum occupata: 230 kHz
• Sensibilità del ricevitore / potenza portante Max: -109 dBm per BER 10^-4 / 1 W
• Velocità dati interfaccia radio: 115200 bps
• Velocità dati dell’interfaccia seriale: 9600-115200 bps
• Modulazione: 2-GFSK
• Metodo di Spreading : Frequency hopping
• Hopping bands: 7, selezionabili dall’utente
• Hopping patterns: 15 per banda, 105 in totale, selezionabili dall’utente
• Hopping channels: 50–112, selezionabili dall’utente
• Frequency zones: 16 zone, 7 canali per zona
