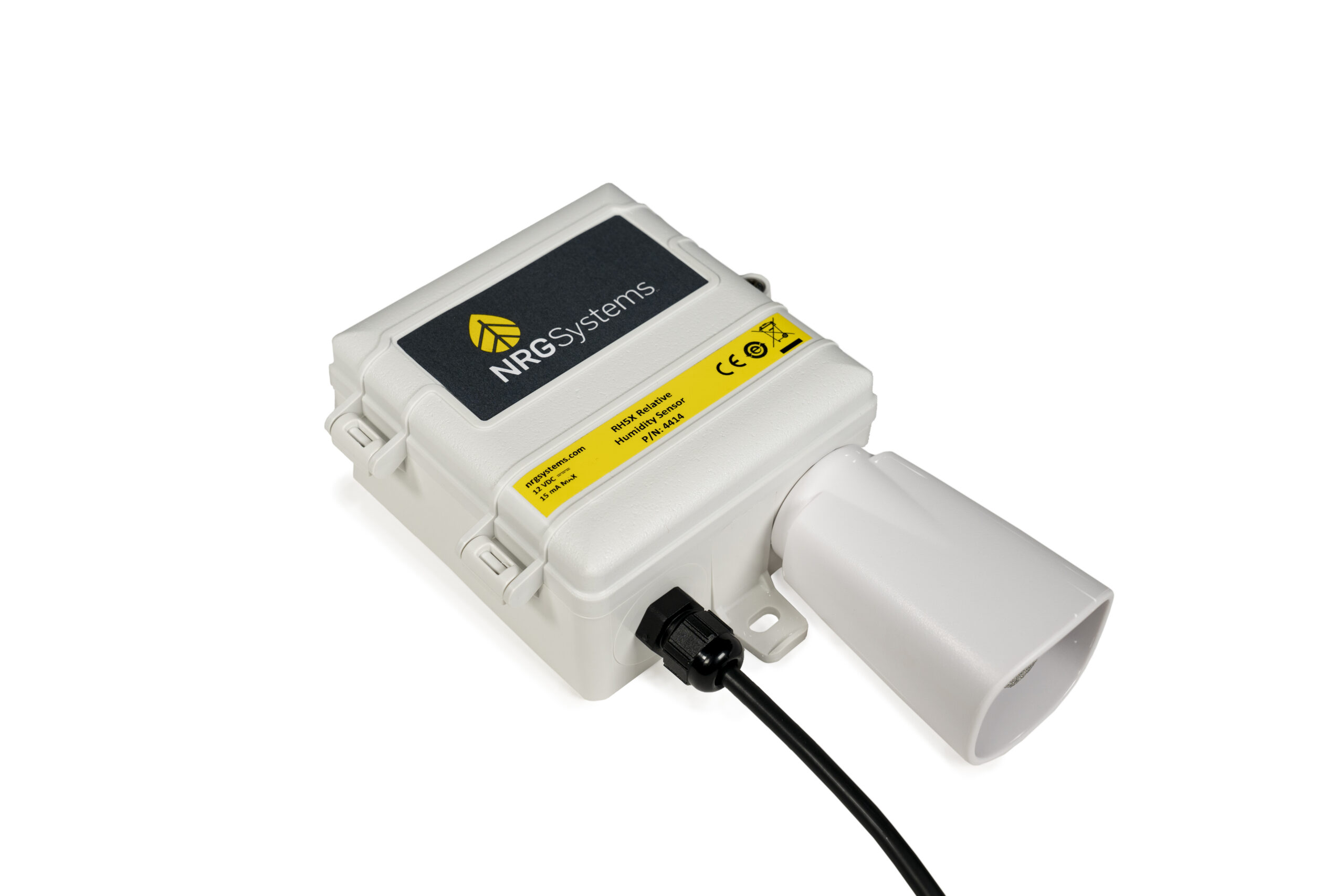

Sensore di umidità NRG RH5X
Descrizione prodotto
L’RH5X è dotato di un sensore a resistenza polimerica, che fornisce un’eccellente linearità e sensibilità con tempi di risposta rapidi e stabilità a lungo termine. Si monta sul lato inferiore del box del data logger e include 1,5 m (5 ‘) di cavo, una staffa di montaggio ed una fascetta stringitubo.
È disponibile una versione calibrata, RH5XC. L’RH5XC viene fornito con un certificato di calibrazione da una camera di umidità tracciabile NIST, che fornisce valori di pendenza e offset che possono essere utilizzati per configurare il canale del logger corrispondente.
Il sensore RH5X è compatibile con tutti i data logger della serie Symphonie se dotato di un NRG iPack e di una scheda Symphonie® SCM (SCM # 3156, utilizzata con SymphoniePLUS®3 Data Logger e versioni precedenti) o di un Pro Signal Conditioning Module (P-SCM # 9132, utilizzato con SymphoniePRO® Data Logger – Wind quando i canali 16-19 non sono disponibili).
Documentazione
Specifiche tecniche
| RH5X RELATIVE HUMIDITY SENSOR (#4415) | RH5XC RELATIVE HUMIDITY SENSOR (#8811) | |
|---|---|---|
| Description | ||
| Sensor type | Polymer capacitor humidity sensor | Polymer capacitor humidity sensor |
| Applications |
|
|
| Sensor range | 0 to 100% relative humidity (non-condensing) | 0 to 100% relative humidity (non-condensing) |
| Instrument compatibility | Any Symphonie Data Logger | Any Symphonie Data Logger |
| Output signal | ||
| Signal type | 3-wire 0-5V/10V(4), 3-wire or 2-wire 4-20mA (Selectable) | Linear analog voltage |
| Transfer function | % Relative Humidity = Voltage x 20 |
|
| Accuracy |
|
|
| Calibration | Sensors not individually calibrated. | NIST-traceable calibration performed to verify individual sensor performs within specified accuracy limits. |
| Output signal range | 0 to 5V for 0 to 100% RH | 0 to 5V for 0 to 100% RH |
| Power requirements | ||
| Supply voltage | 12 to 30 VDC | 12 to 30 VDC |
| Supply current | 5 mA Max | 5 mA Max |
| Installation | ||
| Mounting | Uses a sheet metal bracket with a hose clamp, to be mounted to the tower, under the shelter box | Uses a sheet metal bracket with a hose clamp, to be mounted to the tower, under the shelter box |
| Tools required | 8 mm (5/16 inch) nut driver or wrench | 8 mm (5/16 inch) nut driver or wrench |
| Environmental | ||
| Operating temperature range |
-40 to 140°F (-40 to 60°C) |
-40°C to 70°C (-40°F to 158°F) |
| Operating humidity range | 0 to 100% relative humidity (non-condensing) | 0 to 100% relative humidity (non-condensing) |
| Other |
|
|
| Physical | ||
| Connections | Wire leads, 3 conductor shielded cable:
|
Wire leads, 3 conductor shielded cable:
|
| Cable length | 1.5 m (5 feet) | 1.5 m (5 feet) |
| Weight | 0.320 kg (0.71 lbs) | 0.320 kg (0.71 lbs) |
| Dimensions | 190 mm (7.5 inches) x 113 mm (4.4 inches) x 69 mm (2.7 inches) | 190 mm (7.5 inches) x 113 mm (4.4 inches) x 69 mm (2.7 inches) |
| Materials | ||
| Cable | 3 conductor 22 AWG, with overall foil shield and drain wire, chrome PVC jacket | 3 conductor 22 AWG, with overall foil shield and drain wire, chrome PVC jacket |
| Enclosure | UV stabilized plastic box with aluminum mounting bracket | UV stabilized plastic box with aluminum mounting bracket |
