Sensore Ultrasonico THIES 3D
Descrizione prodotto

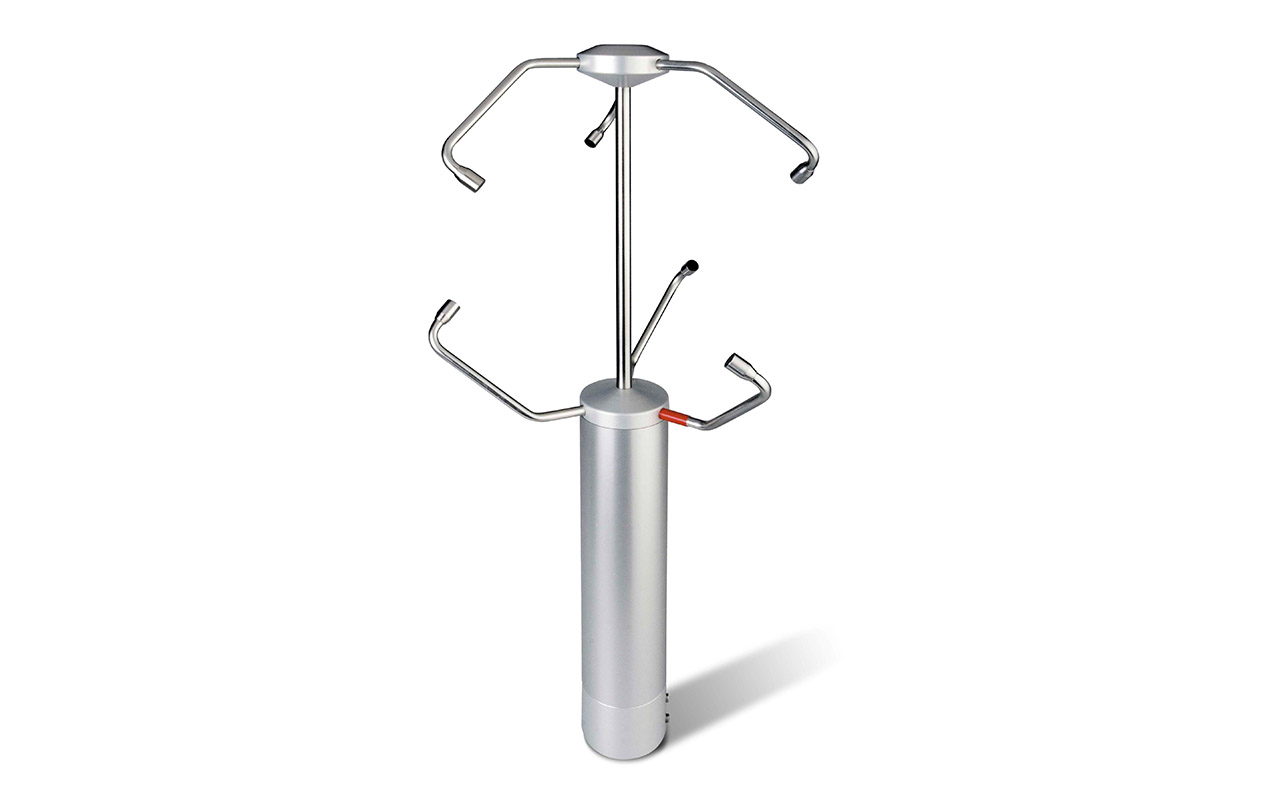

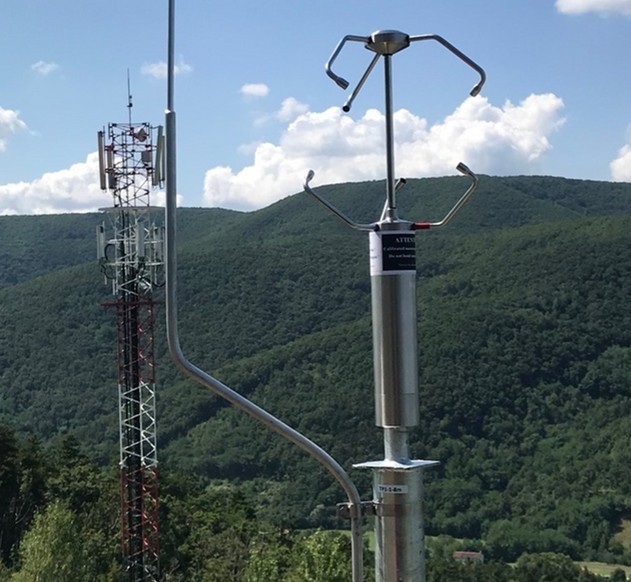

Il sensore THIES ultrasonico 3D è un anemometro ad ultrasuoni 3D che serve per la misura della direzione del vento e della velocità del vento da tutte le direzioni spaziali.
L’anemometro è equipaggiato con un riscaldamento per il funzionamento invernale anche in condizioni estreme e non necessita di ri-calibrazioni o manutenzioni.
Tutti i calcoli sono effettuati con processore di segnale (DSP) di elevata capacità digitale entro il tempo di propagazione dei segnali ultrasonici con una base precisione di 32 bit.
Lo strumento offre funzioni statistiche esaurienti quali media di scorrimento, deviazione standard, co-varianza, ecc. Tali funzioni possono essere selezionate mediante interfaccia digitale.
La media di scorrimento può essere impostata a scelta in forma vettoriale o scalare, in modo identico o diverso per ogni parametro.
Documentazione
Specifiche tecniche
| WIND SPEED | |
| Measuring Range | 0 … 85 m/s (measures up to 99.99 m/s + output); Scaling of analog output selectable Starting threshold: 0.01 m/s |
| Accuracy | ≤ 5 m/s: ± 0.1 m/s rms (root mean square over 360°) > 5 m/s … ≤ 35 m/s: ± 1% rms of measured value (root mean square over 360°) > 35 m/s … ≤ 65 m/s: ± 2% rms of measured value (root mean square over 360°) > 65 m/s … ≤ 85 m/s: ± 3% rms of measured value (root mean square over 360°) |
| Resolution | 0.1 m/s (telegrams No. 1 to 4) 0.01 m/s (telegrams No. 5 to 12 and user-defined) |
| WIND DIRECTION | |
| Measuring Range | Azimuth: 0 … 360° Elevation: -90° … 90° |
| Accuracy | ± 1° with wind velocity > 1 m/s ≤ 35 m/s ± 2° with wind velocity > 35 m/s ≤ 65 m/s ± 4° with wind velocity > 65 m/s ≤ 85 m/s |
| Resolution | 1° (telegrams No. 1 to 4) < 1° (telegrams No. 5 to 12 and user-defined) |
| ACUTISC VIRTUAL TEMPERATURE | |
| Measuring Range | -40 … +70°C (not specified, but useful measuring range: -75 … +75°C) |
| Accuracy | ± 0.5 K |
| Resolution | 0.1 K (in telegrams No. 1 to 5) |
| DATA OUTPUT DIGITAL | |
| Interface | RS485 / RS422 |
| Baud Rate | 1200 to 921600 adjustable |
| Output | Instantaneous values, wind speed / direction and acoustic virtual temp. Sliding mean values 0.5 sec to 100 min freely selectable |
| Output Rate | 1 per 1 msec to 1 per 60 sec., adjustable in msec steps |
| Status Identification | Heating, measurement path failure, ΔT path temperatures |
| DATA OUTPUT ANALOG | |
| Electr. Output | 0 … 20 mA / 0 … 10 V or 4 … 20 mA / 2 … 10 V for wind vectors X, Y and Z |
| Output | Wind vectors X, Y and Z, Instantaneous values, sliding mean values 0.5 sec to 100 min freely selectable |
| Output Rate | Updating rate 0.1 … 100 Hz |
| Resolution | 16 bit |
| ANALOG INPUTS | |
| Input Number | Up to 5 analog inputs possible. (3x standard, 2x add. configurable acc. to manu.) |
| Input Resolution | 16 bit |
| Sampling Rate | 0.1 … 100 Hz per channel |
| Input Range | 0 … 10 V |
| Data Processing | Output of measured values in user-specific telegram |
| Accurancy | ± 1% of meas. value in the range -40 … +70°C |
| Linearity, Integral | INL: type < 6LSB |
| Effective Low-Noise Bits | Type 14 bit (at DC-supply for avoiding of dynamic cross-talk in the connection line) |
| GENERAL | |
| Temperature Range | Oper. temperature: -40 … +70°C; Storage: -50 … +80°C; with heating up to -75°C |
| Internal Measuring Rate | Up to 285 complete measurement sequences per second at 20°C |
| Operating Voltage S83100H / S83300H | Power supply electronics: 8 … 78 VDC, 1.5 VA, max. 2.5 VA Power supply electronics + heating: 24 V AC/DC ± 15%: typ. 150 VA Power supply electronics + heating: 48 V AC/DC ± 15%: typ. 360 VA |
| EMC | EN 55022: 1998 class B; EN 55024: 1998; EN 61326:1997; A3:2003 |
| Electric Connection | 8-pole plug |
