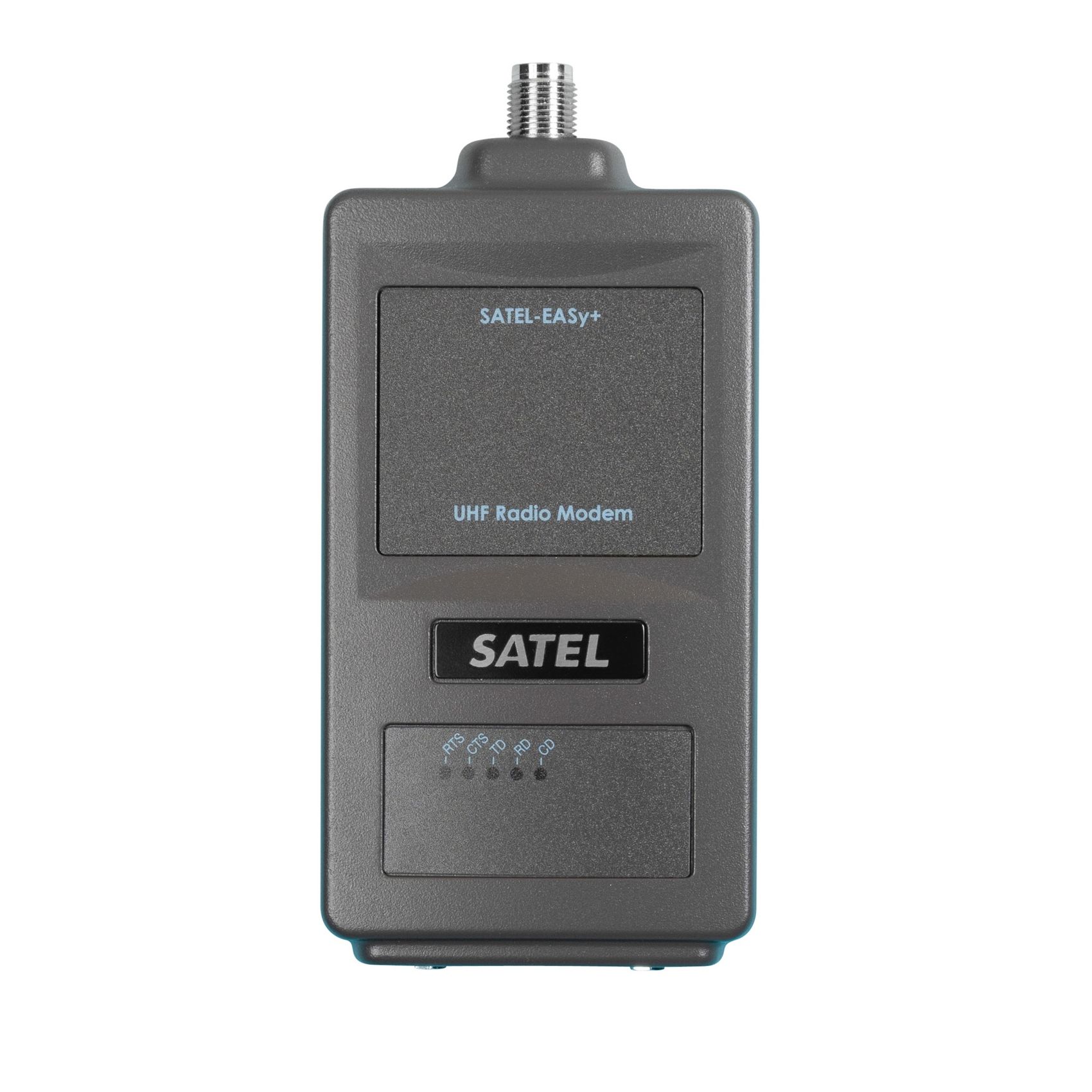

Il SATEL-EASy+ è un ricetrasmettitore modem radio di ultima generazione, prodotto dal leader di mercato SATEL OY di cui SARTELCO SISTEMI Srl è distributore unico per l’Italia dal 1996.

Operante nella banda di frequenza 403-473 MHz (oppure 320-380 Mhz) offre connettività seriale a banda stretta a reti di comunicazione wireless industriali mission critical combinando la migliore piattaforma hardware radio con le interfacce di comunicazione seriale RS-232 oppure RS-422/485 esposte sul suo connettore a 15 pin tramite set di pin distinti ed utilizzabili alternativamente per la trasmissione dati: i dati ricevuti dall’interfaccia radio vengono scritti o sulla prima oppure sulla seconda porta; la porta non occupata per la trasmissione dati resta a disposizione per l’eventuale diagnostica locale.

Progettato per ambienti difficili ed installazioni a lungo termine, SATEL-EASy+ garantisce un trasferimento dati affidabile in tempo reale su distanze di decine di chilometri, e la piena compatibilità in aria con l’intera gamma di modem radio SATEL, oltre che con molti altri protocolli radio di terze parti come PacCrest, TrimTalk e RTCM-SC135, inclusi i vecchi SATEL-2ASxE, molto diffusi nelle reti degli anni ’80 e ’90, e gli attuali SATEL-EASY PRO+ da 35W o 25W di potenza massima, utili per integrare collegamenti particolarmente lunghi o ostacolati in reti di SATEL-EASY+.

RadioModem aperti  con Supporto avanzato di reti e protocolli

Per ottenere la massima efficienza e tempi di ciclo minimi il SATEL-EASy+ supporta diverse modalità di comunicazione in aria:

• Modalità Trasparente
• Source Routing
• Routing NMS
• Indirizzamento TX/RX

che consentono la progettazione di reti ampie e flessibili, monitorabili da remoto e configurabili over-the-air.

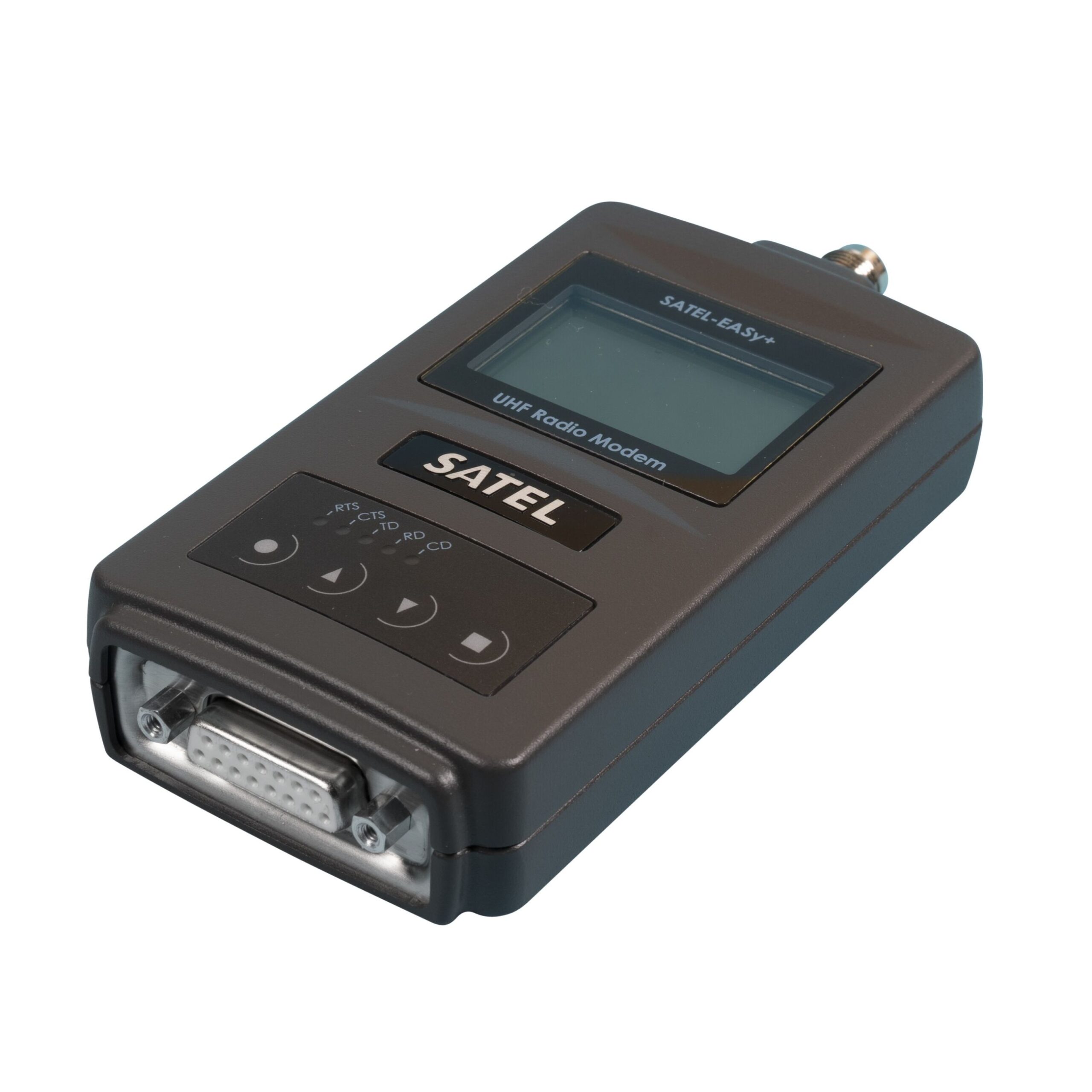

Adatte a collegamenti sia punto-punto che punto-multi punto magliate o a stella, queste radio della SATEL OY sono disponibili nella versione con o senza interfaccia di programmazione integrata (display e tasti di programmazione) tramite cui è possibile modificare o verificare i parametri di configurazione della radio senza l’ausilio di un PC oppure verificare il segnale ricevuto (o il rumore) in campo, cosa molto utile in siti disagiati o supervisionati da personale poco formato.

Disponibile con certificazioni worldwide deve essere utilizzato in Italia ai sensi del Codice delle Comunicazioni e del PNRF. E’ utilizzato con successo in moltissime reti estese a centinaia di nodi in contesti spesso montani e NLOS; ha un tasso di rottura molto basso e quindi un grado di affidabilità molto elevato grazie anche alla migliore sensibilità in commercio ed alla grande capacità di filtrare il rumore in banda e fuori banda.

Integra la funzione opzionale NMS di Network Management che permette di gestire e riprogrammare i dispositivi ed i collegamenti radio in modo semplice e da remoto . Il software di gestione dedicato NETCO NMS permette inoltre di monitorare, anche attraverso un collegamento IP, lo stato di funzionamento degli apparati e della rete nel suo complesso impostando soglie di trigger e l’invio di messaggi di allarme in funzione del valore dei più importanti parametri di funzionamento tra cui la temperatura di esercizio, la tensione di alimentazione e l’intensità dei segnali ricevuti, rilevati e memorizzati ad tasso impostabile. Il Sistema NMS contribuisce quindi ad abbattere i costi operativi di gestione e manutenzione della rete. Per maggiori dettagli circa il NETCO DESIGN e l’NMS è possibile consultare il video YOUTUBE SATEL NETCO DESIGN SW tool introduction oppure i paragrafi 18 o 13 dei manuali utente (User Guides) oppure infine vi suggeriamo di contattare il ns. ufficio tecnico!

Il SATELLINE-EASy+ è caratterizzato da assorbimenti elettrici molto contenuti in tutte le sue modalità operative ed quindi adatto anche a tutte quelle applicazioni di monitoraggio e mission critical in cui sia possibile installare solo sistemi di alimentazione di piccole dimensioni e/o in cui sia necessario garantire la sussistenza in vita delle stazioni remote o della rete nel suo complesso per periodo molto lunghi.

Ogni radio può essere utilizzata come terminale di postazioni remote, oppure nelle postazioni master o di ripetitore, quindi le parti di scorta sono molto semplici.

Le modulazioni proprietarie “SATEL” permettono, oltre all’uso trasparente, l’uso di protocolli di instradamento utili in reti parzialmente magliate fino a 200 nodi e con fino a 16 hop di profondità: il Source Routing permette anche la mobilità dei nodi attraverso la semi-ridondanza dei cammini; l’NMS Routing permette invece l’uso del Network Managment System (NMS). In entrambi i casi il requisito è che il protocollo (di polling) utilizzato abbia indirizzi in posizioni note e fisse e di lunghezza fissa.

La singola radio può essere configurata tramite il NETCO DEVICE ma reti complesse richiedono l’uso del NETCO DESIGN.

E’ inoltre caratterizzato dalle seguenti caratteristiche:

• La velocità massima in aria, in modalità di funzionamento trasparente, è di 14.400 bps / 28.800 bps utilizzando canali da 12.5KHz / 25 KHz rispettivamente.
• Ha due porte logiche seriali esposte sul connettore a 15 pin femmina: una RS232 (prima porta) impostata di default per la trasmissione dei dati, ed una seconda porta impostata di default per la diagnostica ma alternativamente impostabile per la trasmissione dati come RS-422/485 oppure anche RS232; se necessario il radiomodem è in grado di gestire, in varie modalità impostabili, i segnali di handshake resi dal DTE sulla seriale.
• Mettendo a massa il pin 12 della seriale il modem entra in modalità di programmazione resettando entrambe le porte logiche seriali a valori noti; tramite opportuno cablaggio è possibile sfruttare questa caratteristica per implementare logiche di controllo e programmazione remote indipendenti dal NMS offerto da SATEL ed anche da quelle locali rese eventualmente disponibili dal DTE tramite i comandi SL.
• Reagendo ai comandi SL il radiomodem può essere programmato e monitorato localmente dal DTE tramite la sua interfaccia seriale senza interrompere in servizio di comunicazione in aria nonostante sia consigliato dal costruttore interrompere sempre la rice-trasmissione durante le operazioni di programmazione. Infatti la combinazione “+ + +” trasmessa sulla seriale forza il radiomodem ad entrare nella modalità COMMAND MODE di programmazione.
• Non è configurabile tramite Hyperterminals.
• E’ possibile configurare il Source Routing tramite il vecchio SATERM.

L’interfaccia radio è software defined, pertanto il radiomodem permette di impostare tramite il menu di configurazione:

• la modulazione in aria, ed in particolare
  offre anche la modulazione dei vecchi SATELLINE-2ASxE coi quali è quindi compatibile in aria.
• una frequenza operativa nell’intera banda UHF 403-473 MHz, scegliendo anche frequenze Tx/Rx separate e distinte,
• il passo di canalizzazione tra 12,5 KHz oppure 20 KHz e 25 KHz, utilizzati di norma fuori dall’Italia,
• il livello di encryption in aria.

Essendo quindi una tecnologia “aperta”, cioè compatibile in aria con le modulazioni di costruttori terzi, il cliente finale non si troverebbe in una situazione di “lock-in” tecnologico neanche se la nostra supply chain dovesse smettere di proporre apparati compatibili.

Sintesi delle caratteristiche:

Radiomodem seriale da 1 Watt

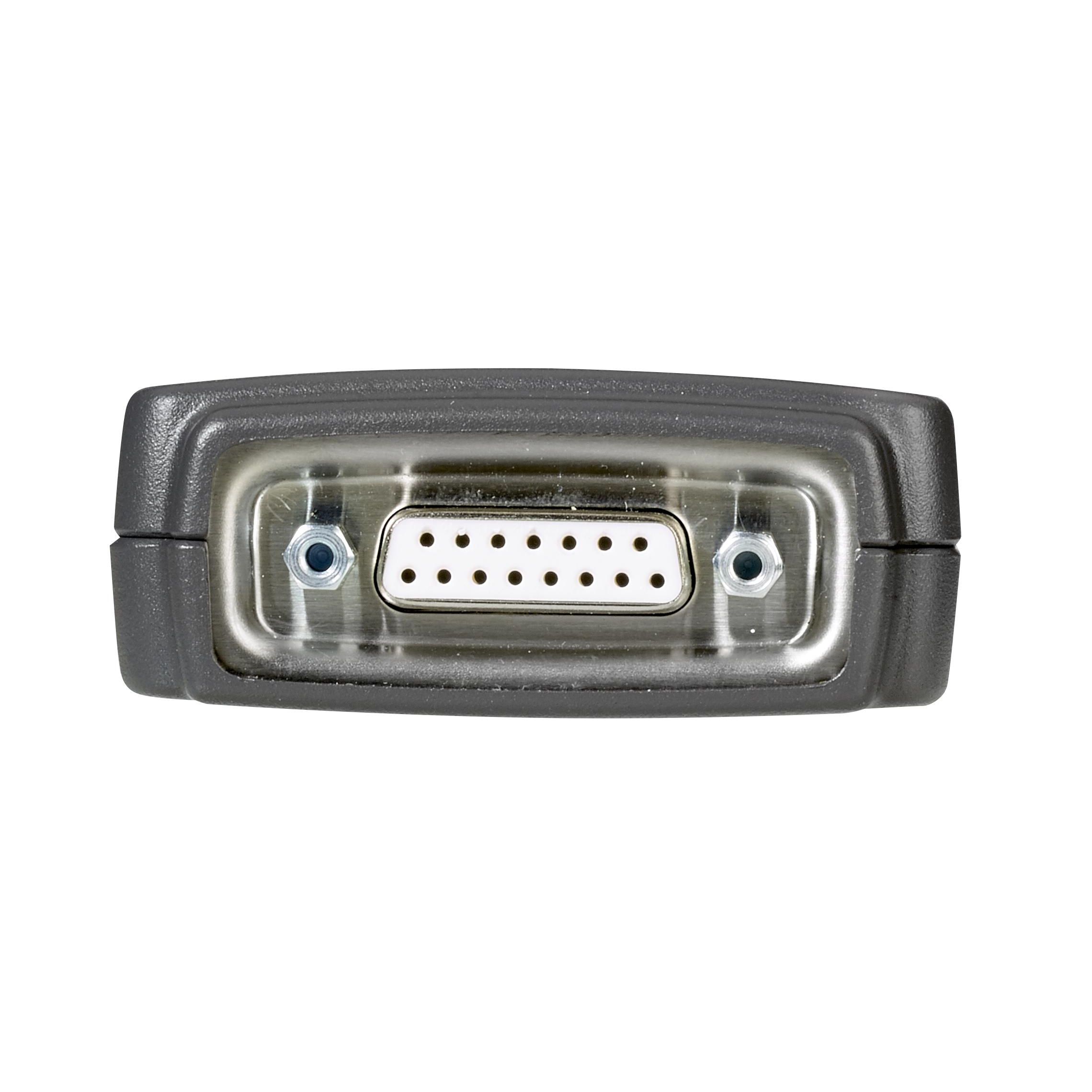

Porta seriale a 15 pin

• RS232 (prima porta; default = trasmissione dati);
• RS-232/422/485 (seconda porta; default = diagnostica)

Configurazione e diagnostica

• Porta seriale dedicata disponibile per configurazione e diagnostica
• Gestione remota OverTheAir con NMS

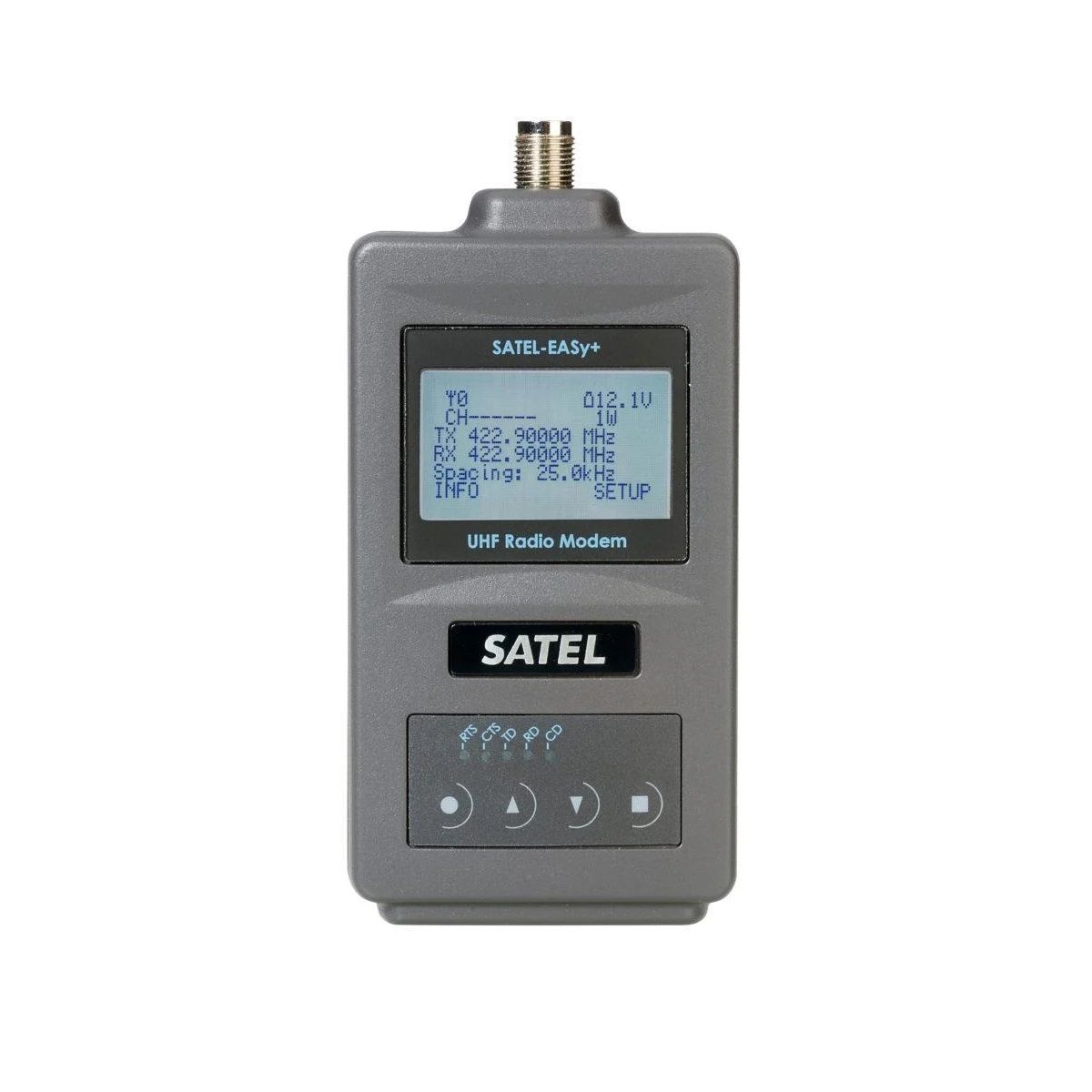

• Interfaccia utente sul dispositivo tramite pulsanti ed LCD
• Comandi SL (a linea di comando)
• SATEL NETCO DEVICE (per configurazione apparati singoli ed aggiornamenti firmware)
• SATEL NETCO DESIGN (progettazione e configurazione della rete)
• SATEL NETCO MONITOR NMS (monitoraggio della rete e dei relativi allarmi)
• SATERM (per configurazione del Source Routing di reti miste con 3AS)
• NMS PC SW (per configurazione del NMS Routing di reti miste con 3AS-NMS; chiedere a ns. supporto tecnico)

Sicurezza

• Crittografia AES128 standard
• Crittografia AES256 disponibile in fabbrica tramite DRM (Digital Rights Management)

Varianti disponibli

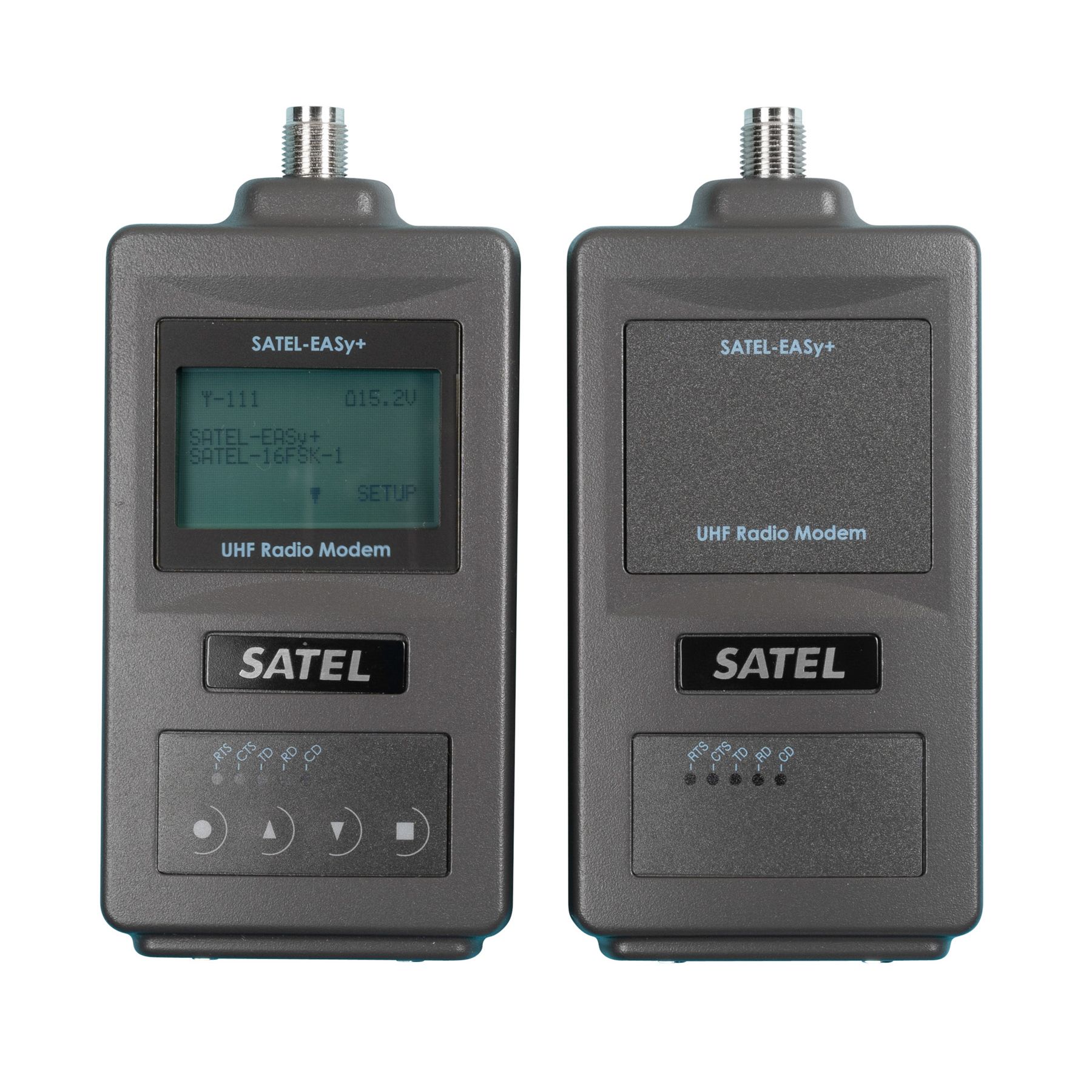

• SATEL-EASy+ con o senza display
• SATEL-EASy+ con o senza supporto per la crittografia; la crittografia AES-265 è una opzione d’acquisto di fabbrica
• SATEL-EASy+ nella banda di frequenza 403-473 MHz oppure 320-380 Mhz
• COMING SOON La variante da 1W con modulo a tre bande di frequenza SATEL-TR489 sarà presto disponibile; permette di utilizzare alternativamente la ricetrasmissione in frequenze di bande licenziate e non licenziate di libero uso worldwide
  • 403 … 473 MHz
  • 869,4 … 869,65 MHz (salvo verifica futura anche nella gamma 856 … 876 MHz),
  • 902 … 928 MHz

Principali accessori

• Kit di programmazione
• CRS-2M / CRS-2F Cavo di interfaccia RS232, 2 m, con cavi di alimentazione e fusibile, D9 maschio o femmina
• CRS-PB Cavo di interfaccia Profibus, 2m, con cavi di alimentazione
• NARS-2 Adattatore di interfaccia a morsetti con fusibile per interfaccia RS-422/485
• CRS-NMS Cavo di interfaccia per trasmissione dati e diagnostica NMS (connessione del radiomodem master al sistema di monitoraggio NMS), 1,5 m, con connettori D15 maschio / 2 x D9 femmina e cavi di alimentazione
• DIN Mount o piastra di montaggio a parete con viti
