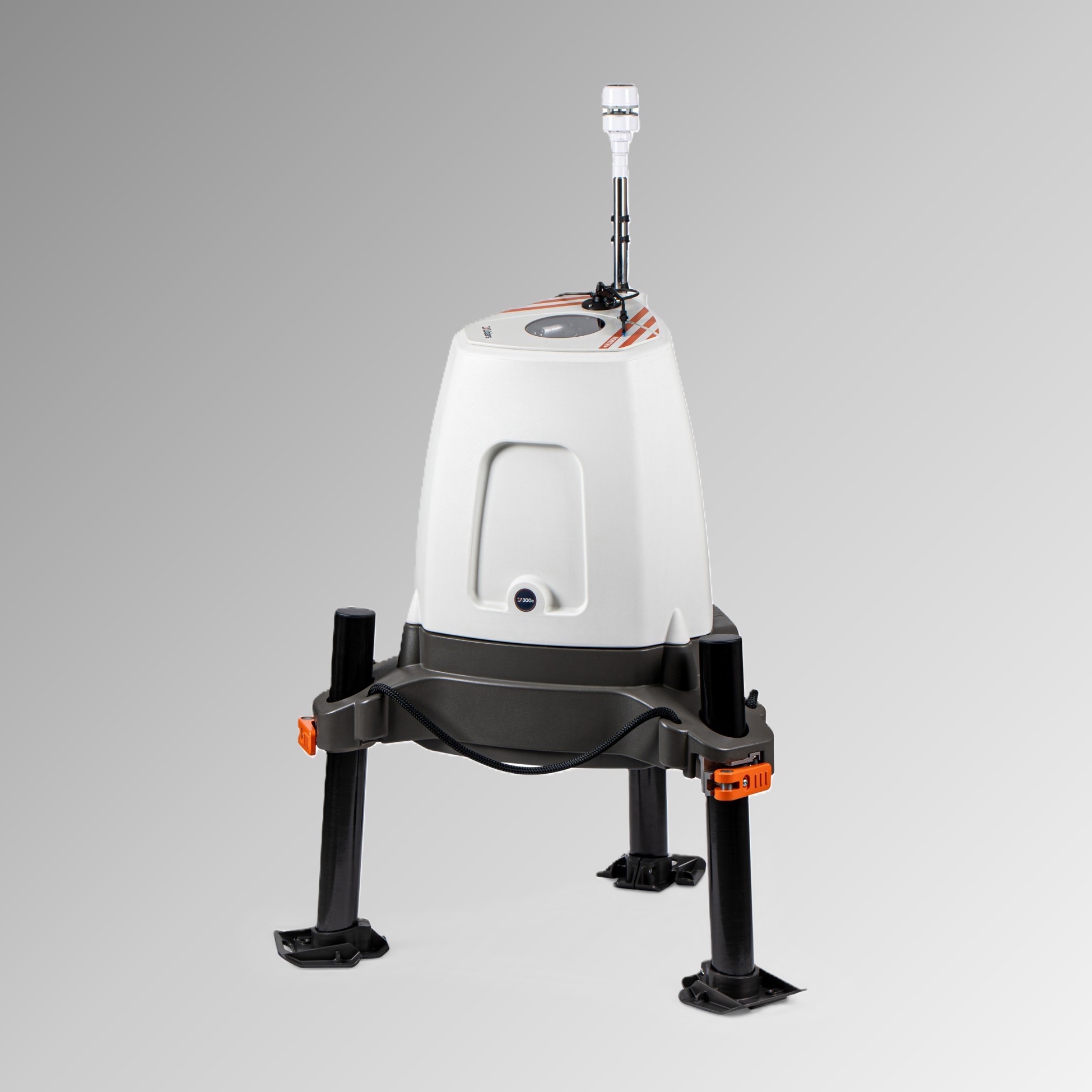

ZX300e Lidar

Il profilatore verticale del vento ZX300e di ZX Lidars è un LIDAR che può essere utilizzato in tutte le fasi del ciclo di sviluppo di un parco eolico.

E’ uno strumento indispensabile per una varietà di applicazioni, dalla valutazione della risorsa eolica al Power Performance Testing.

Le sue misurazioni sono accurate, certificate, classificate e pertanto bancabili.

Lo ZX300e rappresenta l’aggiornamento del precedente LIDAR ZX300, originariamente lanciato nel 2011.

Lo ZX300e è il primo lidar al Mondo ad essere stato classificazione in base alle norme IEC da 21–200 m con la migliore classe di accuratezza del settore e incertezza standard pari allo 0%.

Lo ZX300e può essere impiegato in molteplici scenari: offshore (esiste una versione “Marine” specifica: ZX300M), onshore e su terreni complessi; misura attraverso l’intera area spazzata dai rotori delle turbine odierne ad altezze molto maggiori rispetto alla sommità delle pale. È adatto per applicazioni permanenti o temporanee con impatto ambientale pressoché nullo, aumentando al contempo la sicurezza dei lavoratori coinvolti nelle misurazioni di vento eventualmente tramite torri anemometriche.

Principali caratteristiche

• Conforme agli standard di settore: IEC 61400-50-2:2022, IEC 61400-12-1 ED.2. 2017, DNV-GL STAGE 3 e
• Configurabile per effettuare misure fino a 10 diverse quote.
• Quota misure vento: da 10mt di quota e fino a 300 mt. Le misure di vento da 0 a 10mt possono essere effettuate tramite l’anemometro ultrasonico installato sulla MET station fornita insieme al LIDAR.
• Frequenza di campionamento elevata: 50 Hz (fino a 50 punti di misurazione ogni secondo)
• Possibilità di installare lo ZX300e anche molto vicino ad ostacoli. Le letture dello ZX300e non sono influenzate da oggetti ed i manufatti che si dovessero trovare sul percorso del fascio o nelle vicinanze.
• ZX Lidars offre per lo ZX300e un PROGRAMMA DI GARANZIA di 5 ANNI
• Affidabilità e tempi di manutenzione lunghi (5 anni) senza necessità di manutenzione in fabbrica grazie alla tecnologia Lidar a onda continua (Continuous Wave) che conferisce allo strumento una serie di vantaggi operativi molto rilevanti:
• I Lidar CW non subiscono variazioni di precisione nel tempo; i tempi di manutenzione possono quindi essere estesi e pianificati in anticipo sapendo che i dati non sono a rischio.
• I Lidar CW sono costruiti in modo molto semplice: meno componenti significa meno guasti.
• Lo ZX300e si caratterizza per un case molto robusto ed ermetico IP67; i componenti ottici sensibili sono pertanto estremamente ben protetti al suo interno e non richiedono nessun tipo di manutenzione ordinaria.
• Probe length estremamente ridotta => miglior correlazione con misure anemometriche
• Speed range estesa: da < 1 m/s a 80 m/s
• Prestazioni elevate anche in condizioni difficili
• Gli utenti ZX300e possono fare uso di un Complex Flow Resolver (CFR) convalidato ed approvato per validare misurazioni di vento eseguite su terreni ad orografia complessa.
• Sicurezza dei dati. Tutta l’elaborazione e l’archiviazione dei dati è gestita dall’unità LIDAR stessa. I dati non vengono traferiti ad un server terzo; non vi sono quindi costi di servizio aggiuntivi e viene salvaguardata la completa tracciabilità/confidenzialità dei dati.
• Soluzione LIDAR “Plug & Play”
  Lo Zx300e può essere installato e messo in servizio in 1 ORA; la sua INTERFACCIA dedicata è molto intuitiva e ne consente una facile configurazione nonché il monitoraggio, il download dei dati e la gestione dei diritti di accesso degli utenti. Si può collegare ad un PC tramite porta ETH o connessione Wi-Fi .
