Con la SATEL «uniamo i puntini» per fornire connettività mission-critical a macchine ed operatori nei settori dell’edilizia dei cantieri intelligenti, dell’industria mineraria, dell’agricoltura di precisione e del settore marittimo e portuale.

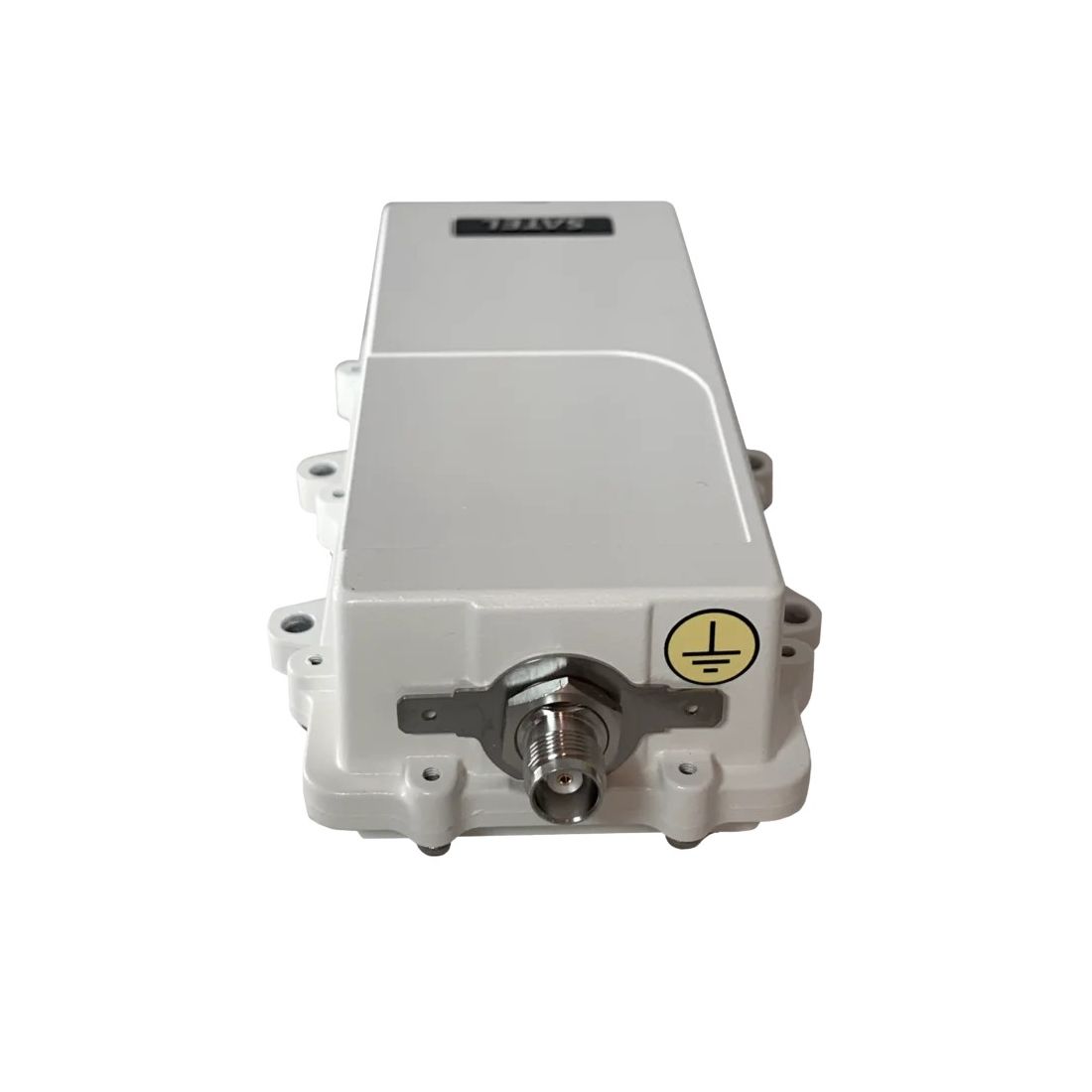

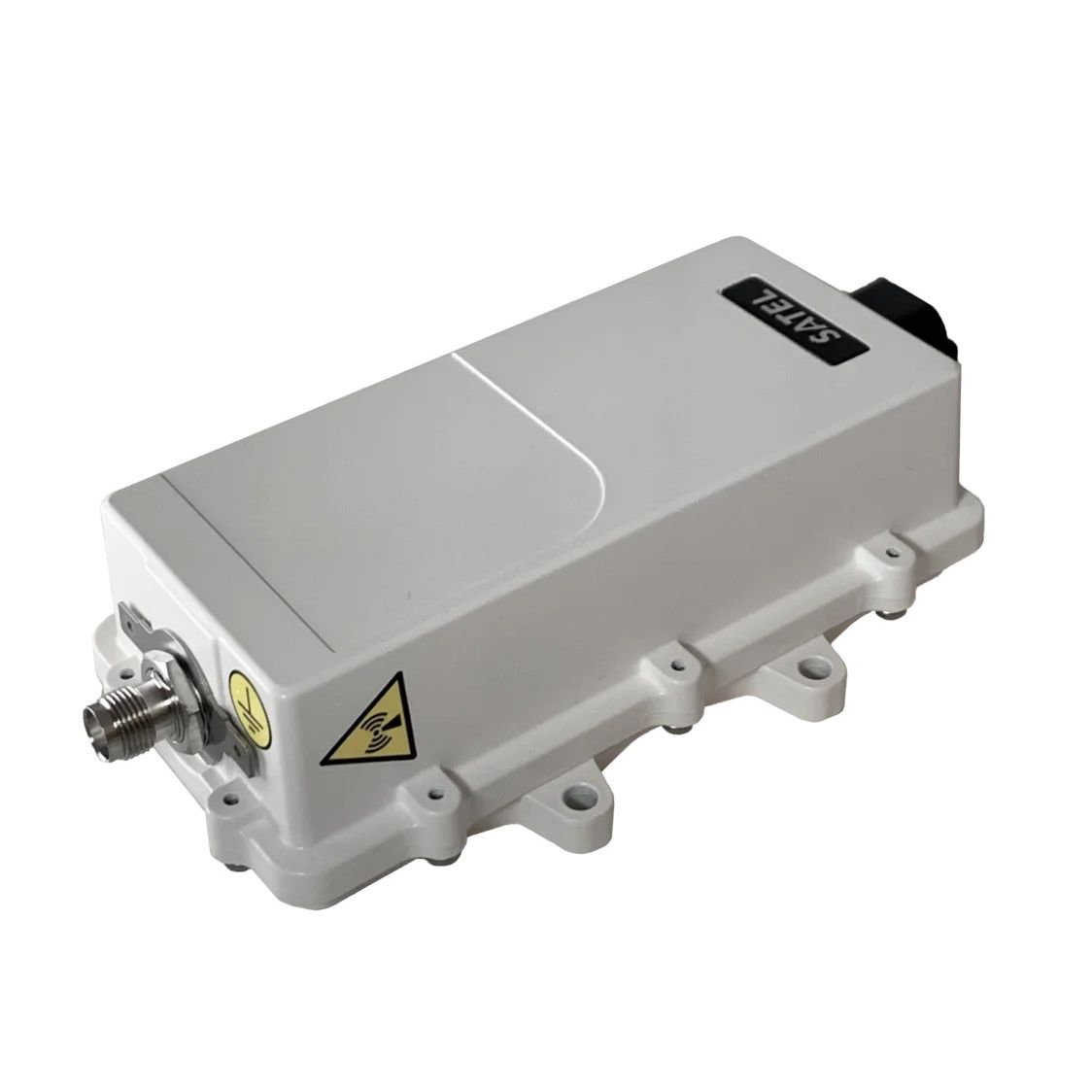

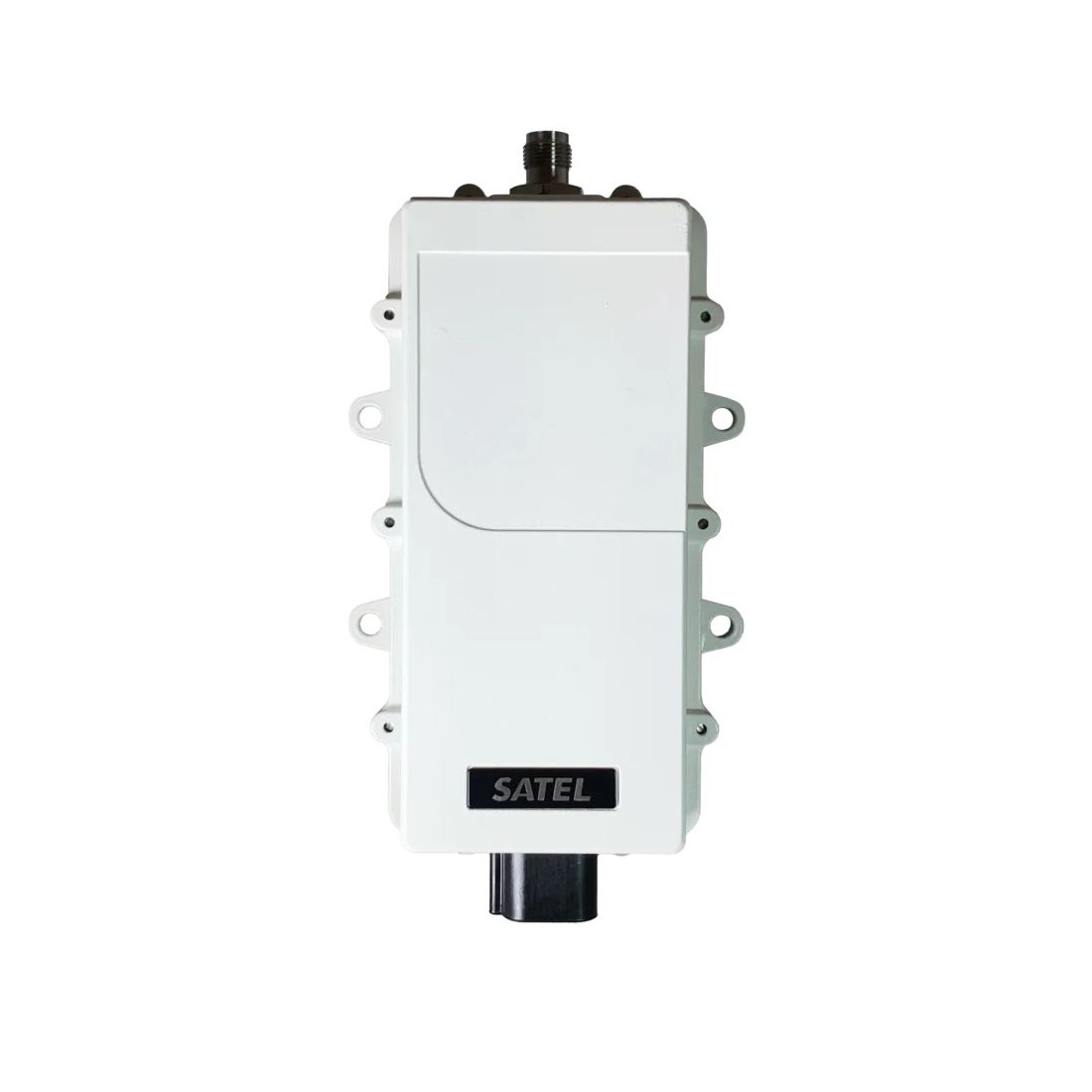

SATEL MCCU-10, modem UHF multibanda mission critical
Il SATEL MCCU-10 è il modem mission critical multi-banda e solo ricevitore del costruttore finlandese SATEL OY, verticale nel machine control e studiato per offrire la migliore connettività in campo ai veicoli in un’ampia gamma di applicazioni.

Il SATEL MCCU-10 è la soluzione ideale nei sistemi di machine control dove è sufficiente la connettività seriale ed il veicolo, pur migrando da un contesto all’altro, trova già disponibile in aria un segnale di correzione su una qualsiasi frequenza UHF, in banda libera o licenziata, fra quelle disponibili worldwide.

Significa anche che i produttori di macchine e veicoli o i fornitori di sistemi di controllo possono integrare i SATEL MCCU-10 nella propria offerta senza dover conoscere in anticipo il tipo di reference UHF disponibile nelle future aree operative.

Connettività sicura e garantita in ambienti difficili

Come detto SATEL MCCU-10 è un ricevitore RTK a tecnologia singola ma multibanda per la ricezione dei dati di correzione RTCM di una stazione base locale tramite il canale radio UHF e dispone a questo scopo delle seguenti interfacce di comunicazione:

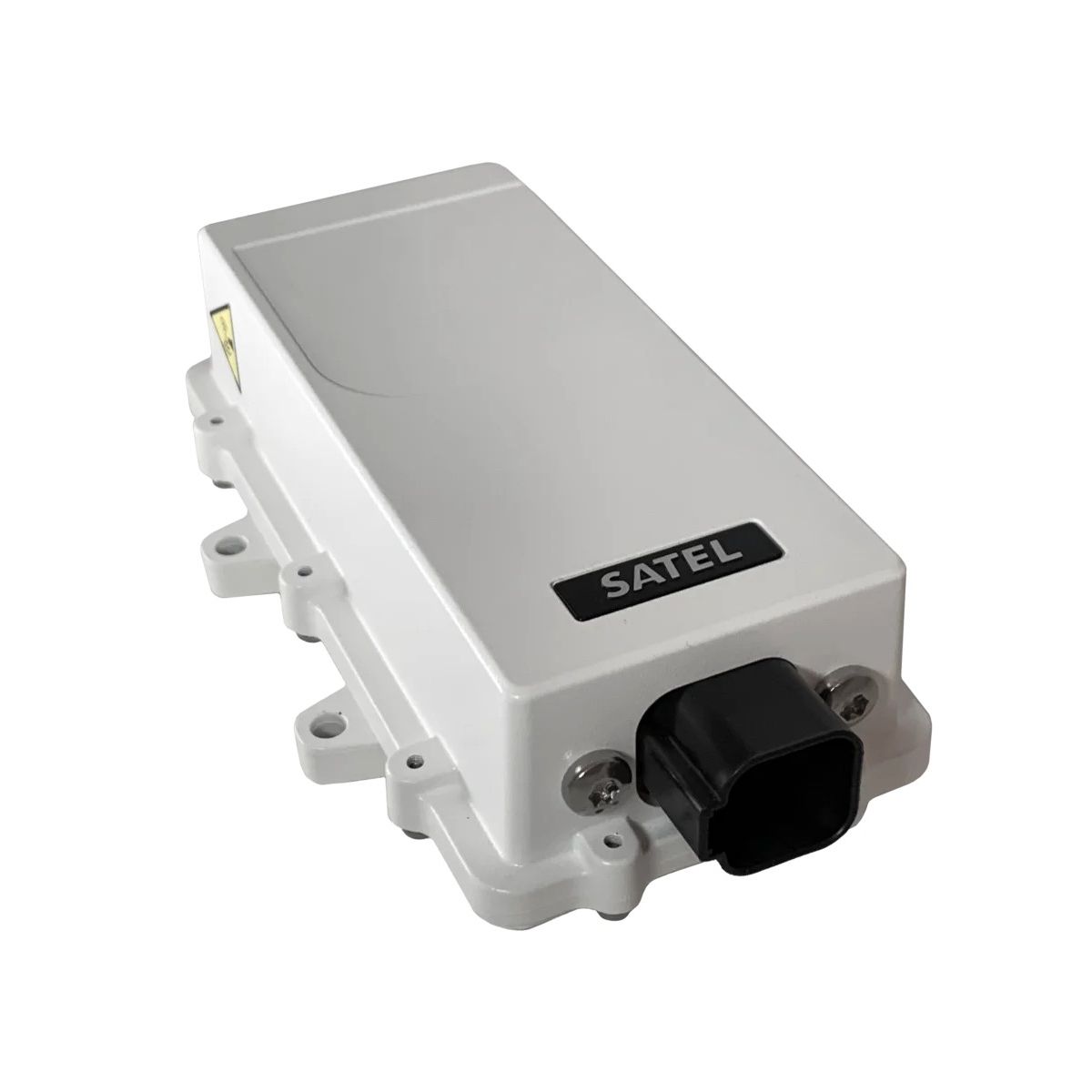

• porta seriale RS232 su connettore Deutsch, a breve disponibile anche con interfaccia CANBUS,
• radio UHF tri-band compatibile con le famiglie di prodotti SATEL-PROOF, SATEL-EASY+ e SATEL-TRx.
  Offre infatti le seguenti tre diverse bande di frequenze già a bordo, licenziate o di libero uso, europee o globali, utilizzabili alternativamente per la ricezione:
  • 403 … 473 MHz, banda globale, licenziata salvo eccezioni,
  • 869,4 … 869,65 MHz, banda libera europea,
  • 902 … 928 MHz, banda spread-spectrum libera da licenza, disponibile in molti paesi extra europei.

Si distingue per le seguenti caratteristiche salienti:

• la robustezza intrinseca. Per esempio è molto resistente a vibrazioni, urti e temperature estreme; inoltre tutte le connessioni sono protette da sovratensioni e scariche elettrostatiche (ESD);
• l’elevato grado di isolamento, di Classificazione IP67 / IP69K resistente anche a spruzzi d’acqua in pressione;

Inoltre il SATEL MCCU-10:

• è compatibile in aria con le radio UHF SATEL in commercio,

In sintesi il SATEL MCCU-10 è una soluzione di connettività RTCM semplice, economica e completa per ricevere la correzione centimetrica nel machine control!

Sintesi delle caratteristiche

Modem seriale UHF tri-band

• 403 … 473 MHz
• 869,4…869,65 MHz
• 902 … 928 MHz

Interfacce

• Seriale RS232
• radio UHF triband
• (BT tramite accessorio NARS-BT opzionale)

Configurazione e diagnostica

• SATEL NETCO DEVICE
• APP SATEL COMMAND + NARS-BT via BLE
• Comandi SL
• Satel Configuration Manager

Sicurezza

• Crittografia AES128 standard over the air su interfaccia radio

Varianti disponibili

• SATEL-MCCU-10
• SATEL-MCCU-10C (con interfaccia CANBUS)

Principali accessori

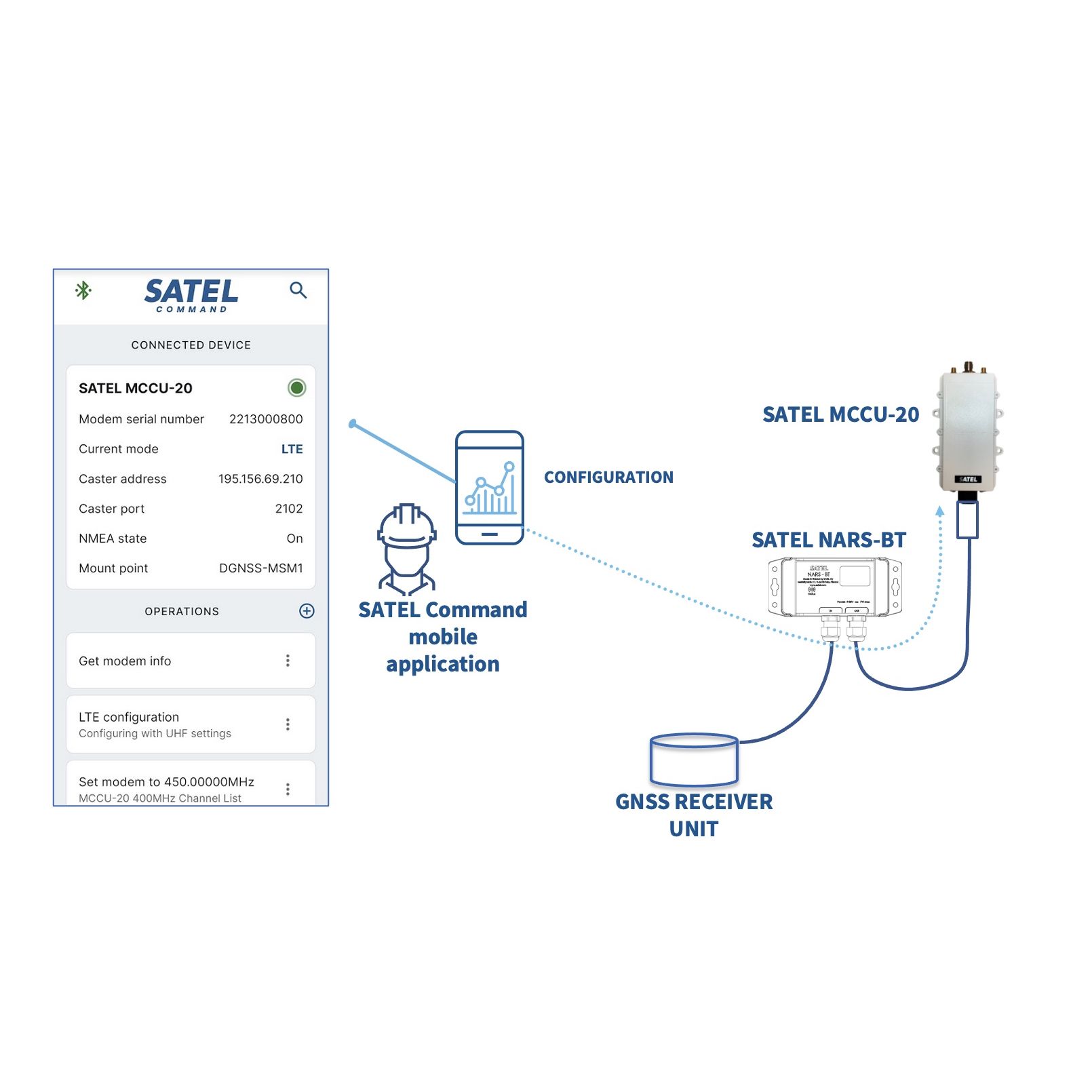

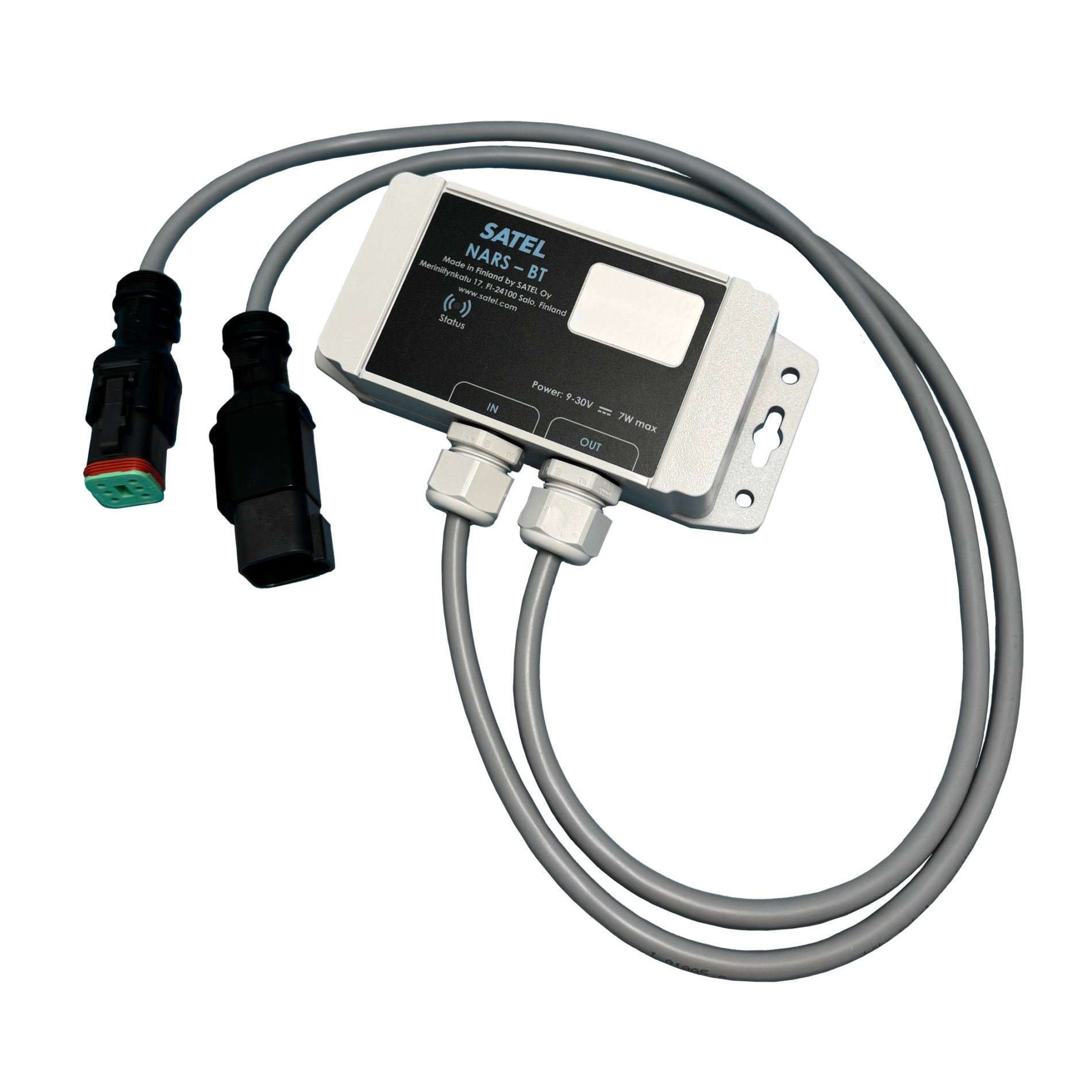

• l’APP SATEL COMMAND (per iOS e Android) ed il convertitore seriale-bluetooth, SATEL BT-RS232 (o SATEL NARS-BT) per la configurazione tramite smartphone.
• Il kit SATEL RTK BRIDGE, per estendere la copertura del segnale di correzione GNSS RTK nei cantieri rendendo disponibile la correzione RTCM NTRIP in banda radio oltre la portata effettiva della copertura cellulare.

Specifiche radio 403…473 MHz

• Range di sintonizzazione in frequenza (tuning range): 70 MHz
• Channel spacing: 12.5 / 20 / 25 kHz selezionabile
• Max Sensitivity/Carrier power: -115 dBm for 1% BER / 1 W
• Max Velocità dei Dati: Radio 28800 bps
• Modulazione: 4FSK, 8FSK, 16FSK, GMSK (PacCrest, TrimTalk GMSK)

Specifiche radio 869.4…869.65 MHz

• Range di sintonizzazione in frequenza (tuning range): 869.4…869.65 MHz
• Channel spacing 25 / 50 kHz selezionabile
• Max Sensitivity/Carrier power (max.) -110 dBm BER 10^-2 / 0.5 W
• Max Velocità dei Dati: Radio 38400 bps
• Modulazione: 4FSK

Specifiche radio 902-928 MHz

• Range di sintonizzazione in frequenza (tuning range): 26 Mhz
• Larghezza di banda spread-spectrum occupata: 230 kHz
• Sensibilità del ricevitore / potenza portante Max: -108 dBm per BER 1% / 1 W
• Velocità dati interfaccia radio: 115200 bps
• Modulazione: 2-GFSK
• Metodo di Spreading : Frequency hopping
• Hopping bands: 7, selezionabili dall’utente
• Hopping patterns: 15 per band, 105 total, selezionabili dall’utente
• Hopping channels: 50–112, selezionabili dall’utente
• Frequency zones: 16 zones, 7 canali per zona

Possibili prodotti integrativi negli scenari applicativi

• famiglia SATEL-MCCU
• famiglia SATEL-PROOF-TRx,
• famiglia SATEL-EASY+,
• famiglia dei moduli SATEL-TRx

Una offerta completa ed integrata per molti scenari applicativi

ed è in grado di coprire molti diversi scenari applicativi.

Fra i settori di sbocco prevalenti delle tecnologie da noi offerte vale la pena ricordare:

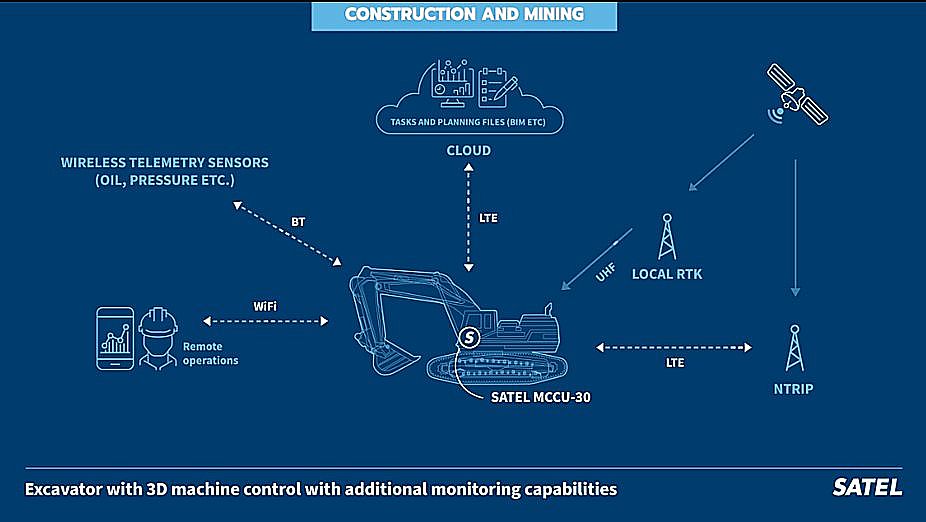

il (Surface) Mining & Forestry, per esempio per le applicazioni

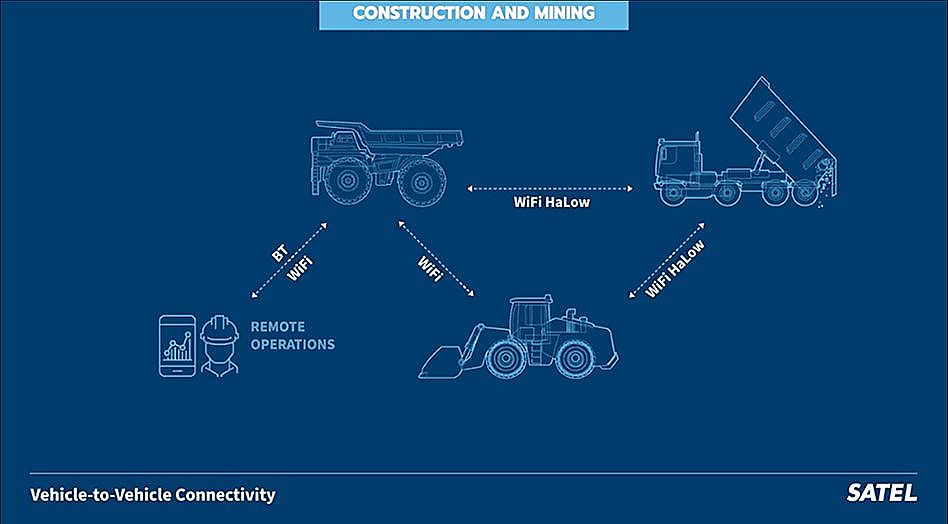

di 3D machine control di dozers, compactors  (compattatori di livellamento) e delle piattaforme di perforazione (drilling rigs); di guida autonoma o di controllo remoto dei mezzi per esempio per la movimentazione di terra e rocce da scavo; eventualmente integrati da servizi di: connettività in Cloud, per l’invio di BIM, liste di task pianificati, o il feedback delle operazioni svolte verso i sistemi remoti di supervisione e contabilizzazione; connettività Vehicle to Vehicle (V2V) fra veicoli diversi e fuori copertura, o fra veicoli ed operatori in campo.

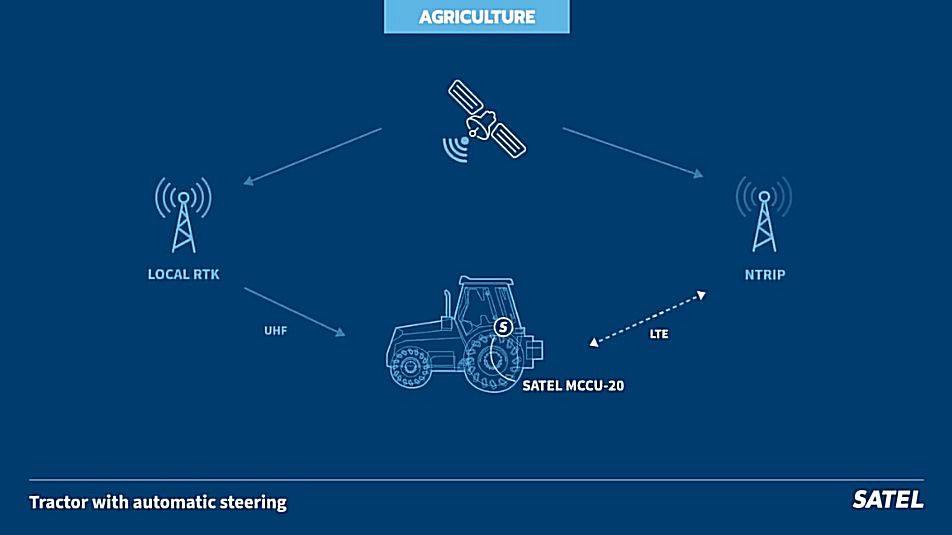

l’Agricoltura di precisione, per esempio per le applicazioni di
			steering automatico dei veicoli come Sprayers ed Harvesters impiegati nelle operazioni di gestione del terreno, semina, fertilizzazione e raccolta, basata sull’invio in Real Time dei dati di correzione differenziale (RTK GNSS); rilevamento e monitoraggio di terreni e colture effettuate tramite droni.

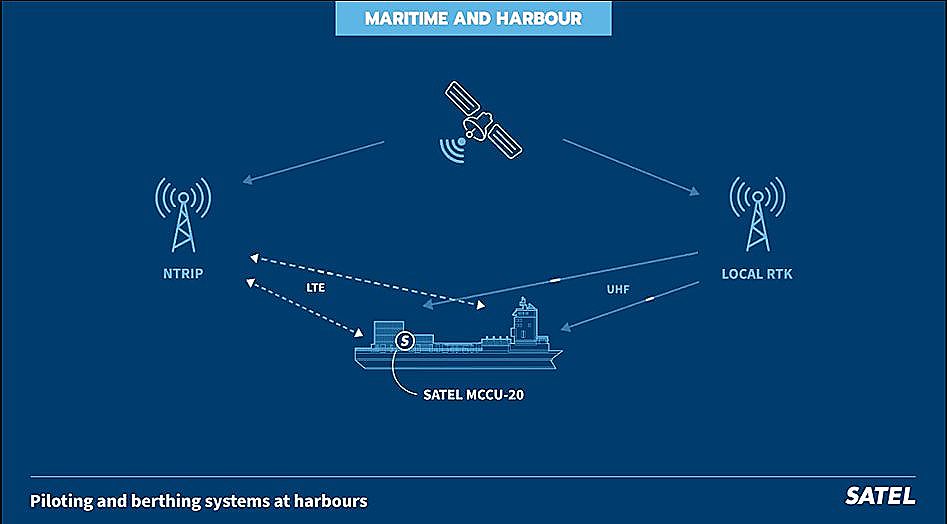

il Settore Marittimo e Portuale, in cui la nostra offerta è in grado di soddisfare i requisiti di connettività per esempio
degli Un-manned Surface Vehicles (USV); dei sistemi di assistenza al pilotaggio ed attracco (vedi la nota applicativa dedicata al Canale di Panama); dei carriponte portuali porta container (RTG cranes), dei sollevatori porta container (Reach stackers).

Per fare tutto questo ci dotiamo come detto non solo di SW di gestione, accessori e servizi dedicati, ma prevediamo anche di integrare a bordo dei nostri apparati molteplici tecnologie di connettività wireless mission critical, sia quelle attuali come Bluetooth, WiFi, cellulare ed UHF – vettori preferenziali delle applicazioni GNSS RTK – che quelle future più avanzate come il WiFi Halow ed il 5G.

Il nostro obiettivo è quello di fornire sempre ai nostri clienti la Mission Critical Connectivity Unit (MCCU) maggiormente adatta alle sue esigenze: consultate il nostro video per capire come i nostri esperti, i SATEL Visionerds, si sono organizzati per soddisfare le esigenze di connettività dei vostri cantieri intelligenti o contattateci per discutere di soluzioni personalizzate!
