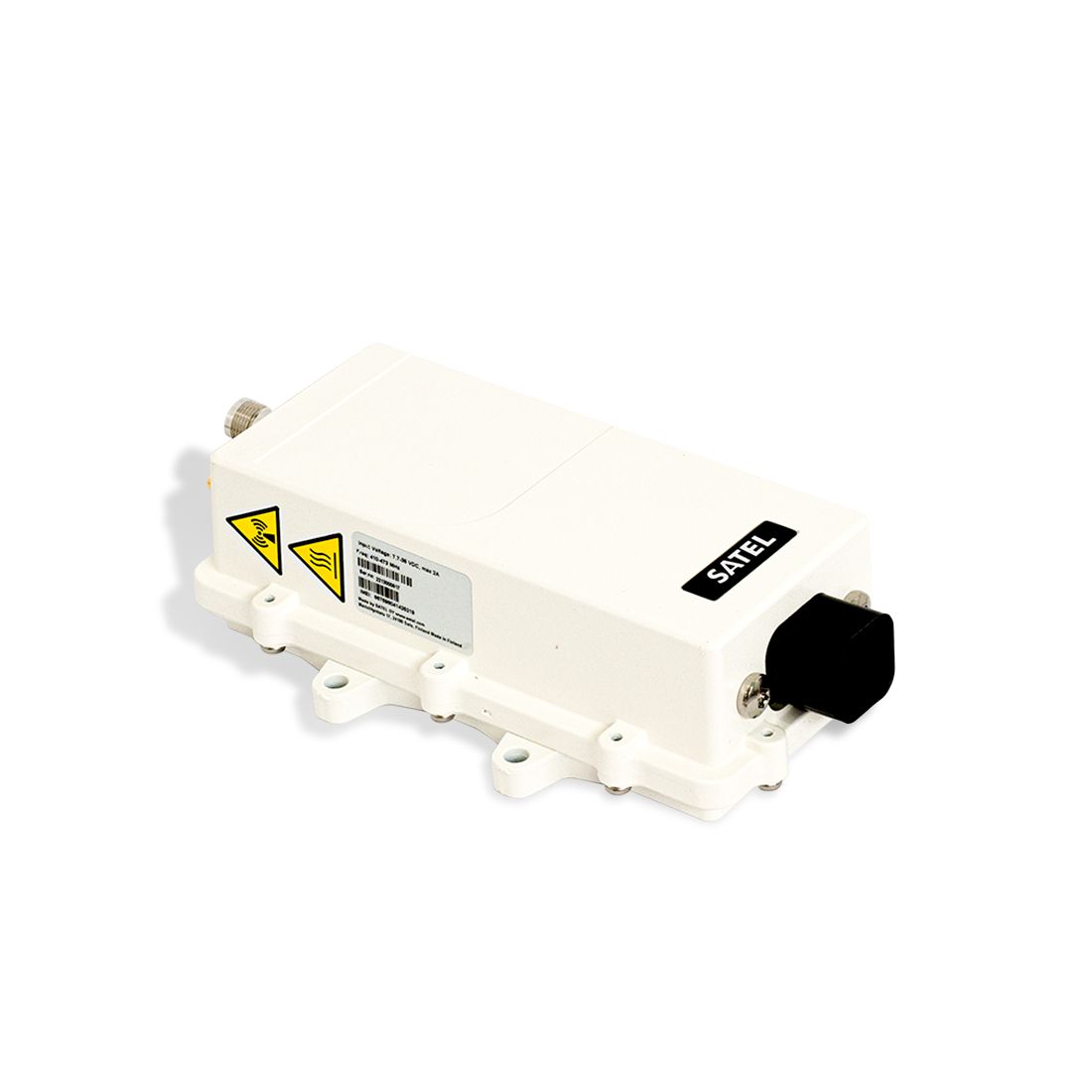

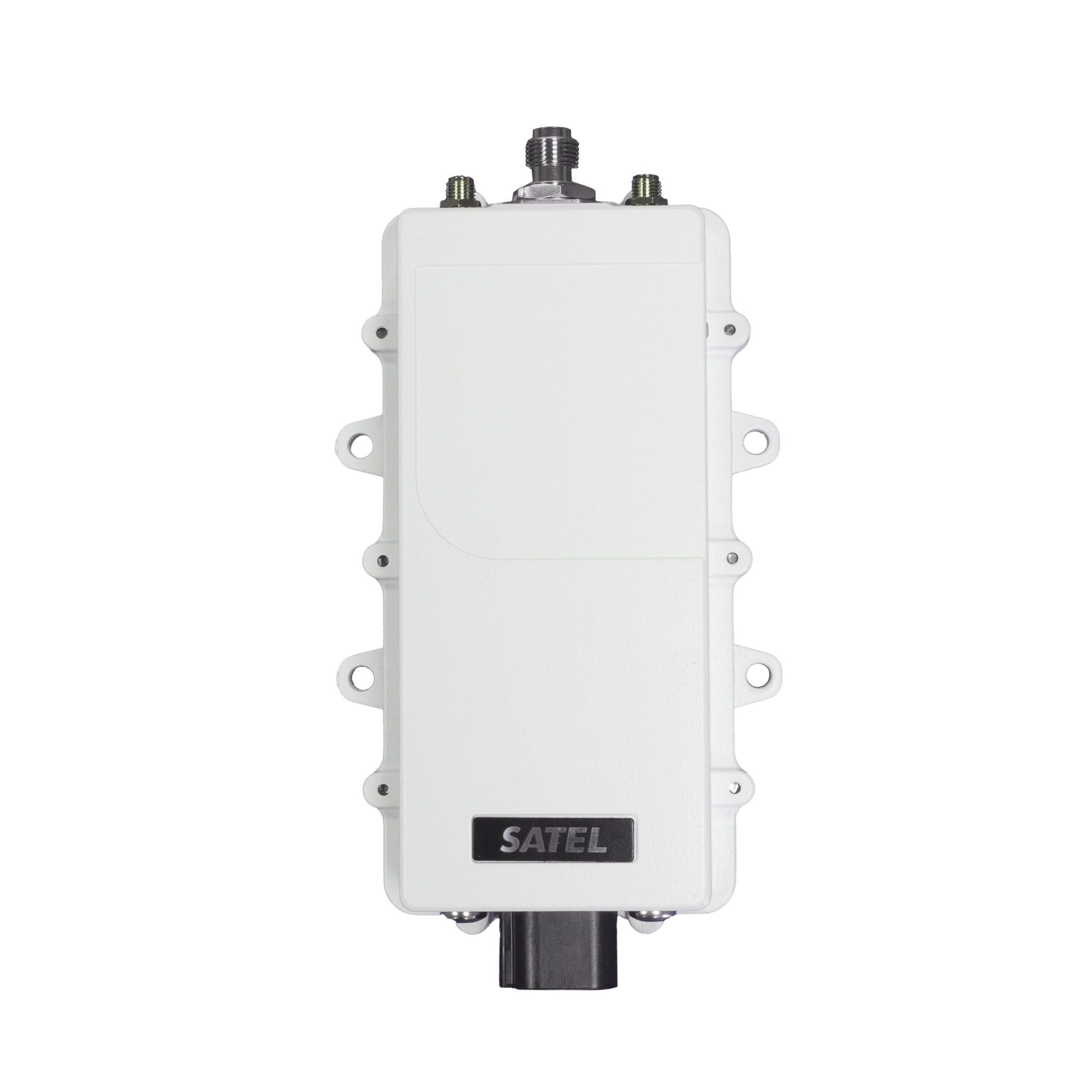

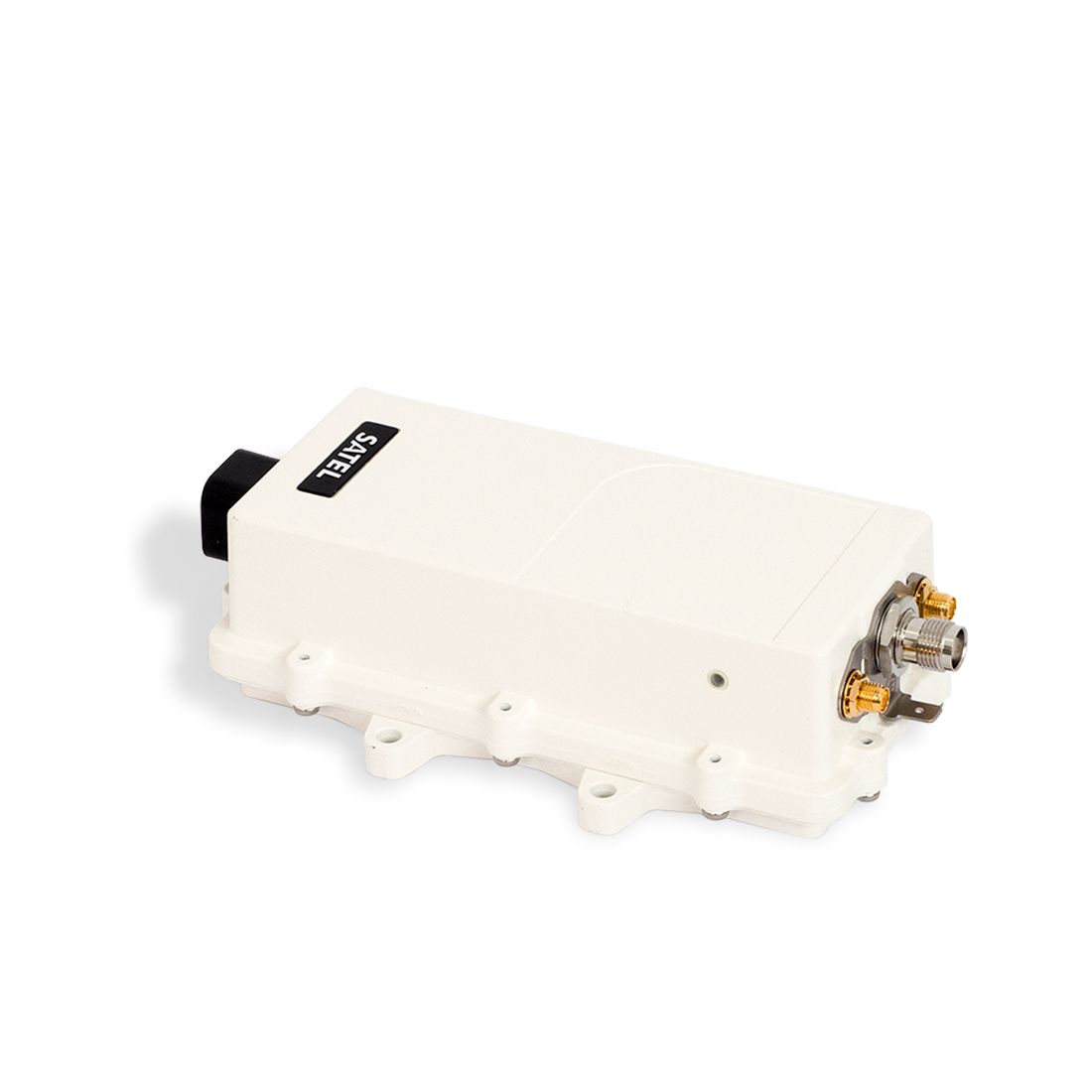

SATEL MCCU-20, modem gateway LTE / UHF mission critical
Il SATEL MCCU-20 è il modem mission critical multi-tecnologia della SATEL studiato per offrire la migliore connettività in campo ai veicoli del machine control in un’ampia gamma di applicazioni.

Significa anche che i produttori di macchine e veicoli o i fornitori di sistemi di controllo possono integrare i SATEL MCCU-20 LTE/UHF nella loro offerta senza dover conoscere in anticipo il tipo di tecnologia RTCM disponibile nell’area operativa.

Connettività sicura e garantita in ambienti difficili

Come detto SATEL MCCU-20 è un ricetrasmettitore RTK a doppia tecnologia per la ricezione dei dati di correzione RTCM tramite radio UHF, da una stazione base locale, oppure da Internet tramite la sua interfaccia LTE  e dispone a questo scopo delle seguenti interfacce di comunicazione:

• porta seriale RS232 su connettore Deutsch,
• LTE verso Internet ed i servizi di NTRIP caster disponibili on line,
• radio UHF dual band compatibile con le famiglie di prodotti SATEL-PROOF, SATEL-EASY+ e SATEL-TRx: può utilizzare le bande di frequenza licenziata 410-475 MHz oppure alternativamente quelle libere da licenza spread-spectrum 902-928 MHz, disponibili in molti paesi extra europei.

Si distingue per le seguenti caratteristiche salienti:

• la robustezza intrinseca. Per esempio è molto resistente a vibrazioni, urti e temperature estreme; inoltre tutte le connessioni sono protette da sovratensioni e scariche elettrostatiche (ESD);
• l’elevato grado di isolamento, di Classificazione IP67 / IP69K resistente anche a spruzzi d’acqua in pressione;
• la disponibilità a bordo di una e-SIM e la possibilità di installare in fabbrica le proprie SIM;
• un Client NTRIP integrato a bordo. La funzione permette di configurare a bordo il caster ed i mount point target da cui prelevare i dati RTCM di correzione. In questo modo l’MCCU-20 si comporta come gateway a favore dei veicoli o dei sistemi di gestione e controllo delle macchine privi di connettività IP.

Inoltre il SATEL MCCU-20:

• è compatibile in aria con le radio UHF SATEL in commercio,

In sintesi il SATEL MCCU-20 è una soluzione di connettività RTCM semplice, economica e completa per raggiungere la precisione centimetrica nel machine control!

Sintesi delle caratteristiche

Sistema modem seriale LTE ed UHF dual-band con NTRIP Client integrato a bordo, eSIM e servizi di connettività globale opzionali.

Interfacce

• Seriale RS232
• LTE
• radio UHF
• (BT tramite accessorio NARS-BT opzionale)

Configurazione e diagnostica

• SATEL NETCO DEVICE
• APP SATEL COMMAND + NARS-BT via BLE
• Comandi SL

Sicurezza

• Crittografia AES128 standard over the air su interfaccia radio

Varianti disponibili

• SATEL MCCU-20 UE, con o senza supporto di crittografia
• SATEL MCCU-20 specifico per USA/Canada, con supporto di crittografia
• SATEL MCCU-20 specifico per il Brasile, con supporto di crittografia

Le omologazioni per i principali mercati sono in fase di completamento.

Principali accessori

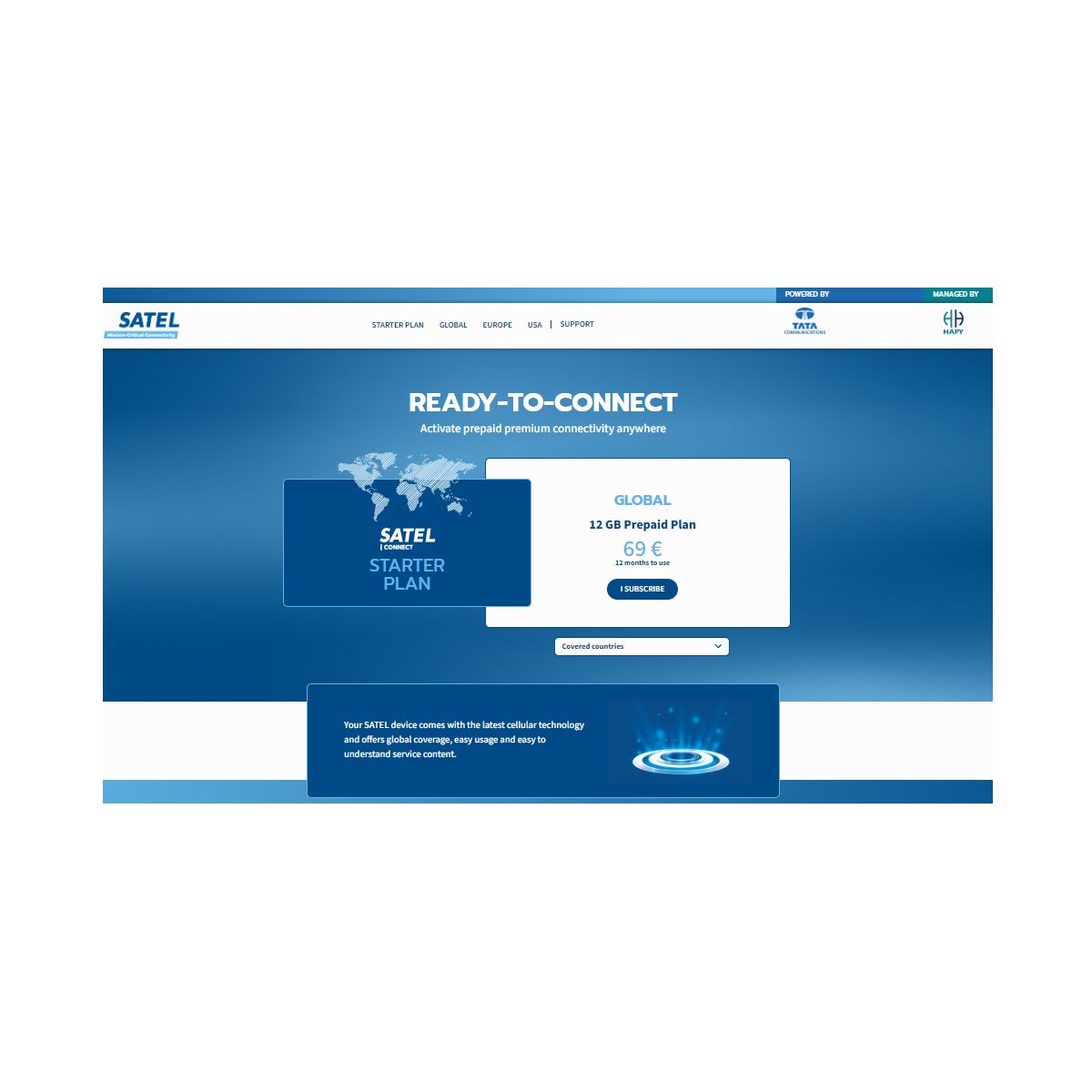

• SATEL CONNECT, soluzione di connettività cellulare globale basata su eSIM dell’operatore worldwide TATA. Questo servizio di connettività risolve velocemente i problemi di abbonamento e connessione offrendo una soluzione di connettività su misura per il machine control.
• l’APP SATEL COMMAND (per iOS e Android) ed il convertitore seriale-bluetooth, SATEL BT-RS232 (o SATEL NARS-BT) per la configurazione tramite smartphone.
• Il kit SATEL RTK BRIDGE, per estendere la copertura del segnale di correzione GNSS RTK nei cantieri rendendo disponibile la correzione RTCM NTRIP in banda radio oltre la portata effettiva della copertura cellulare.

Specifiche radio 410…475 MHz

• Range di sintonizzazione in frequenza (tuning range): 65 MHz
• Channel spacing: 12.5 / 20 / 25 kHz selezionabile
• Max Sensitivity/Carrier power: -120 dBm for 1% BER / 1 W
• Max Velocità dei Dati: Radio 19200 bps
• Modulazione: GMSK, 4-GFSK (PacCrest, TrimTalk GMSK)

Specifiche radio 902-928 MHz

• Range di sintonizzazione in frequenza (tuning range): 26 Mhz
• Larghezza di banda spread-spectrum occupata: 230 kHz
• Sensibilità del ricevitore / potenza portante Max: -109 dBm per BER 10⁻⁴ / 1 W
• Velocità dati interfaccia radio: 115200 bps
• Modulazione: 2-GFSK
• Metodo di Spreading : Frequency hopping
• Hopping bands: 7, selezionabili dall’utente
• Hopping patterns: 15 per band, 105 total, selezionabili dall’utente
• Hopping channels: 50–112, selezionabili dall’utente
• Frequency zones: 16 zones, 7 canali per zona

Possibili prodotti integrativi negli scenari applicativi

• SATEL-MCCU 30
• famiglia SATEL-PROOF-TRx,
• famiglia SATEL-EASY+,
• famiglia dei moduli SATEL-TRx

Una offerta completa ed integrata per molti scenari applicativi

Offrire soluzioni complete per la connettività mission-critical nel machine control significa offrire non solo tecnologie di comunicazione all’avanguardia ma anche quanto è utile e necessario a semplificare la gestione, velocizzare la messa in servizio ed efficientare complessivamente le attività. Per questa ragione la nostra offerta include:

• una famiglia di prodotti multi-tecnologia, indicati dalla sigla MCCU (Mission Critical Multi Connectivity) aventi interfacce e funzionalità di connettività distinte: il router e gateway MCCU-30, dotato di funzione NTRIP Caster integrata, il modem-gateway MCCU-20, descritto in questa pagina, dotato di NTRIP Client integrato, e la versione solo ricevitore UHF MCCU-10, costruiti per resistere a sporco, vibrazioni, sabbia, polvere, liquidi ad alta pressione, fulminazioni e temperature estreme;
• un SW di gestione remota zero touch configuration, il Satel Secure Remote (SSR) dedicato al SATEL MCCU-30;
• una offerta di connettività dati cellulare (bundle a consumo), la SATEL CONNECT, disponibile worldwide per mettere subito online la eSIM del proprio MCCU;
• un kit ripetitore/estensore di segnale, il SATEL RTK BRIDGE KIT, in grado di rilanciare in aria, in banda radio UHF, i dati RTCM di correzione differenziale prelevati, attraverso la rete cellulare, presso i caster disponibili on line;
• le famiglie di prodotti SATEL ed in particolare i SATEL-PROOF, ricetrasmettitori radiomodem UHF seriali ad alto grado di isolamento, verticali per il machine control e compatibili con le famiglie di prodotti SATEL-EASY+ e SATEL-TRx, da integrare a bordo macchina in quegli scenari in cui sia sufficiente la connettività seriale;
• l’APP SATEL COMMAND ed il convertitore seriale-bluetooth, il SATEL NARS-BT, per configurare PROOF ed MCCU tramite smartphone.

ed è in grado di coprire molti diversi scenari applicativi.

Fra i settori di sbocco prevalenti delle tecnologie da noi offerte vale la pena ricordare:

il (Surface) Mining & Forestry, per esempio per le applicazioni
di 3D machine control di dozers, compactors  (compattatori di livellamento) e delle piattaforme di perforazione (drilling rigs); di guida autonoma o di controllo remoto dei mezzi per esempio per la movimentazione di terra e rocce da scavo; eventualmente integrati da servizi di: connettività in Cloud, per l’invio di BIM, liste di task pianificati, o il feedback delle operazioni svolte verso i sistemi remoti di supervisione e contabilizzazione; connettività Vehicle to Vehicle (V2V) fra veicoli diversi e fuori copertura, o fra veicoli ed operatori in campo.
l’Agricoltura di precisione, per esempio per le applicazioni di
			steering automatico dei veicoli come Sprayers ed Harvesters impiegati nelle operazioni di gestione del terreno, semina, fertilizzazione e raccolta, basata sull’invio in Real Time dei dati di correzione differenziale (RTK GNSS); rilevamento e monitoraggio di terreni e colture effettuate tramite droni.
il Settore Marittimo e Portuale, in cui la nostra offerta è in grado di soddisfare i requisiti di connettività per esempio
degli Un-manned Surface Vehicles (USV); dei sistemi di assistenza al pilotaggio ed attracco (vedi la nota applicativa dedicata al Canale di Panama); dei carriponte portuali porta container (RTG cranes), dei sollevatori porta container (Reach stackers).

Per fare tutto questo ci dotiamo come detto non solo di SW di gestione, accessori e servizi dedicati, ma prevediamo anche di integrare a bordo dei nostri apparati molteplici tecnologie di connettività wireless mission critical, sia quelle attuali come Bluetooth, WiFi, cellulare ed UHF – vettori preferenziali delle applicazioni GNSS RTK – che quelle future più avanzate come il WiFi Halow ed il 5G.

Il nostro obiettivo è quello di fornire sempre ai nostri clienti la Mission Critical Connectivity Unit (MCCU) maggiormente adatta alle sue esigenze: consultate il nostro video per capire come i nostri esperti, i SATEL Visionerds, si sono organizzati per soddisfare le esigenze di connettività dei vostri cantieri intelligenti o contattateci per discutere di soluzioni personalizzate!
